Локация: –
Системы: Schüco FWS 50
В современном урбанистическом мире с высокими технологиями, причудливыми архитектурными формами, растущим спросом на индивидуальность и креативность, трудно кого-то удивить чем-то особенным и неординарным. В многомиллионных городах и на просторах интернета можно лицезреть множество примеров «полёта мыслей художников» воплощённых в объектах градостроения, порожающих своим великолепием.
В настоящее время, как показывает деятельность нашей компании, спрос на урбанистический стиль в оформлении своей среды обитания (загородных домов, современных городских квартир, офисов) неизменно растёт и у частных заказчиков, и у представителей бизнеса.
Стекло – главный материал урбанистического направления, элементы из него, как правило, должны быть больших размеров. В данном направление приветствуется металл, дерево, пластик, композитные материалы.
Основным направлением компании «Оконный Центр «Прогресс» как раз и является использование стекла и металла (в большей степени алюминия) при создании относительно простых и достаточно сложных светопрозрачных конструкций с применением нестандартных технических решений.

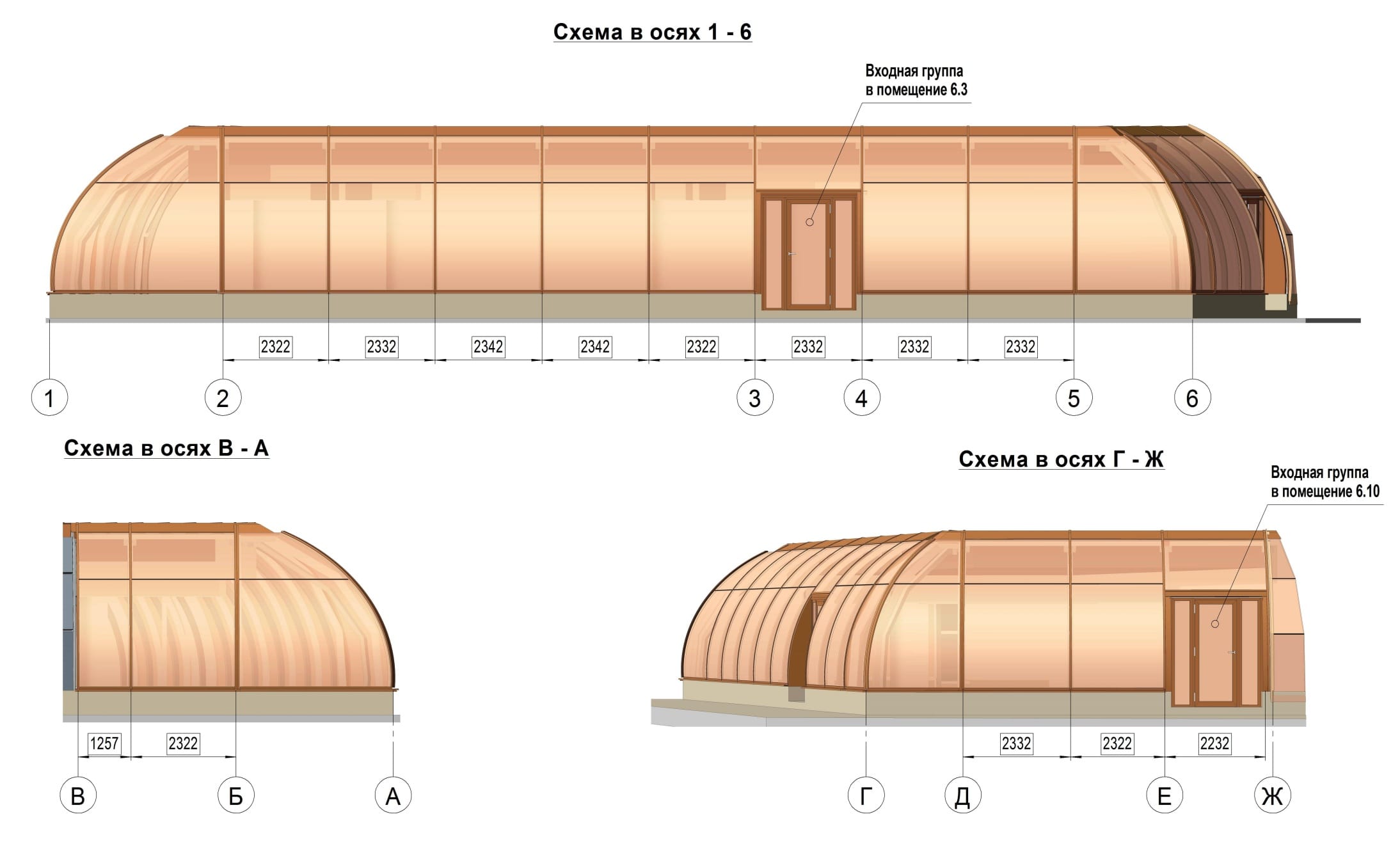

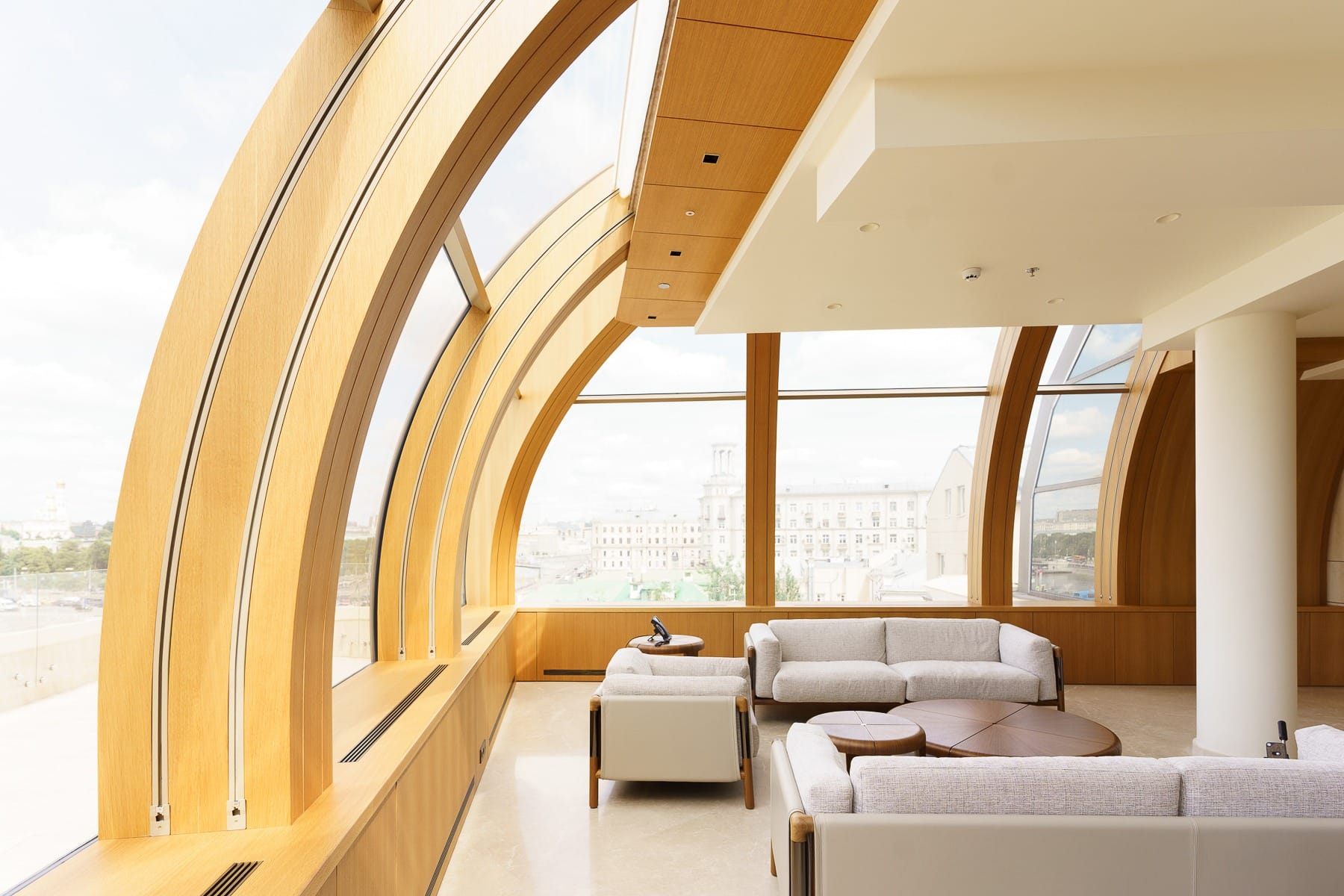

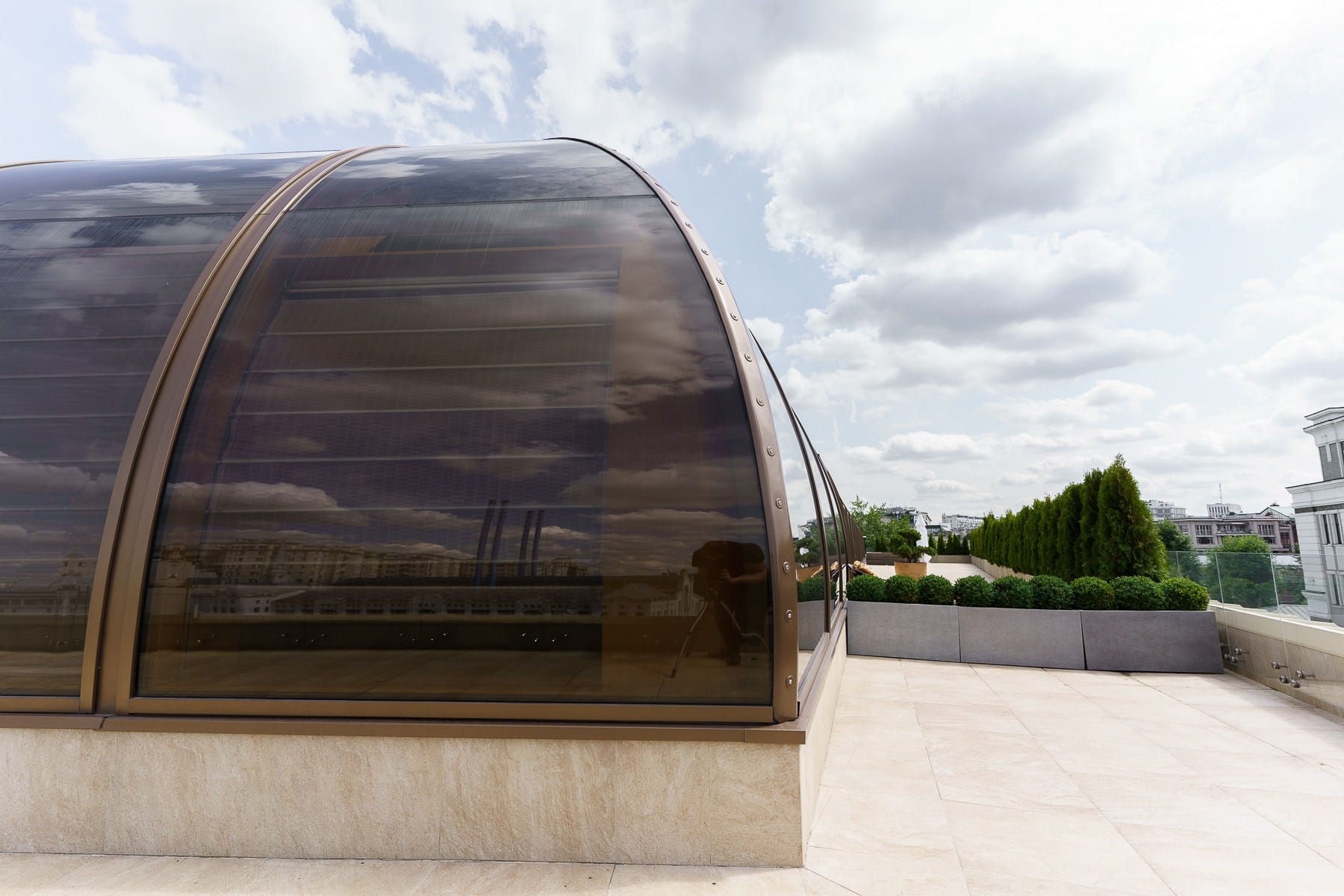

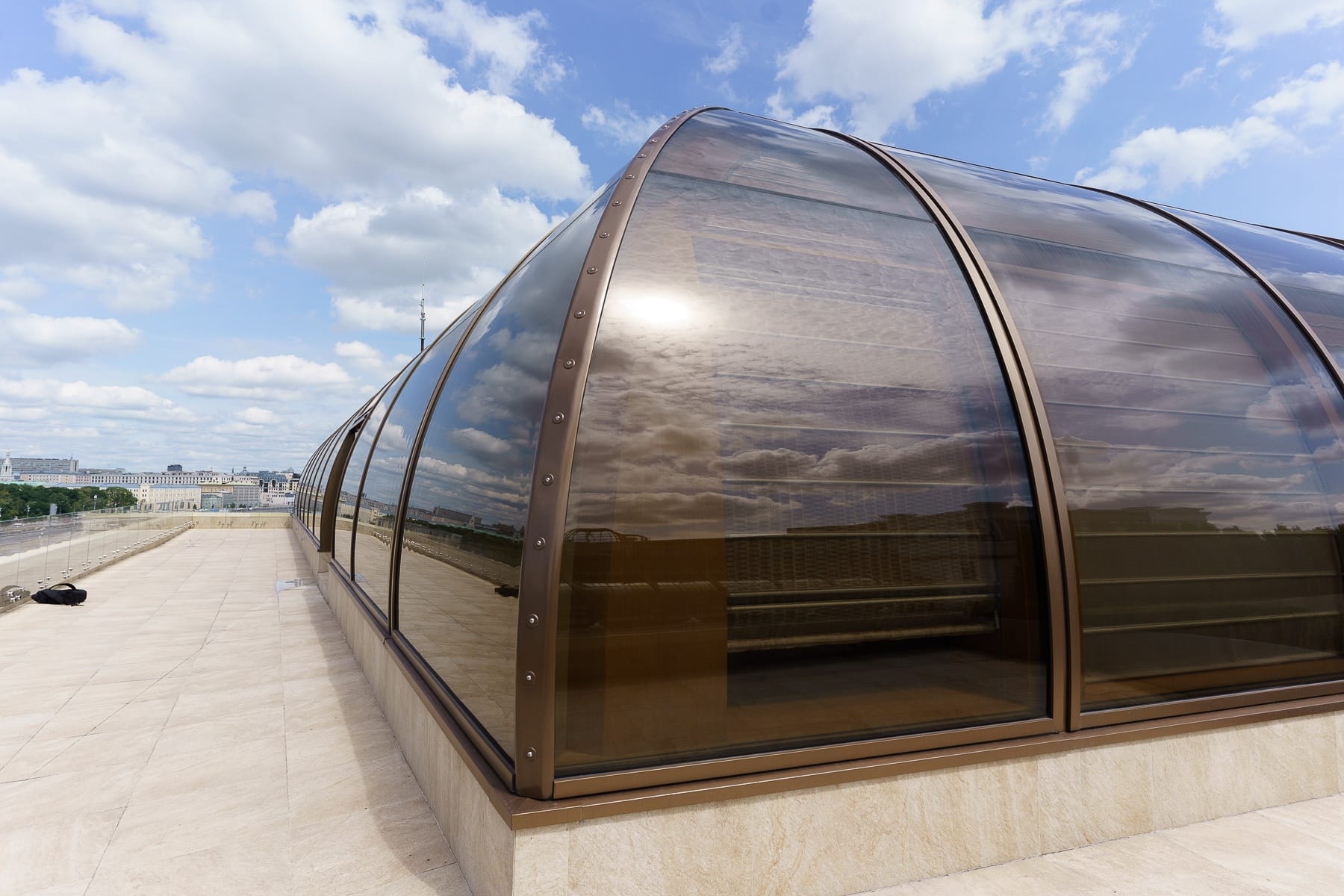

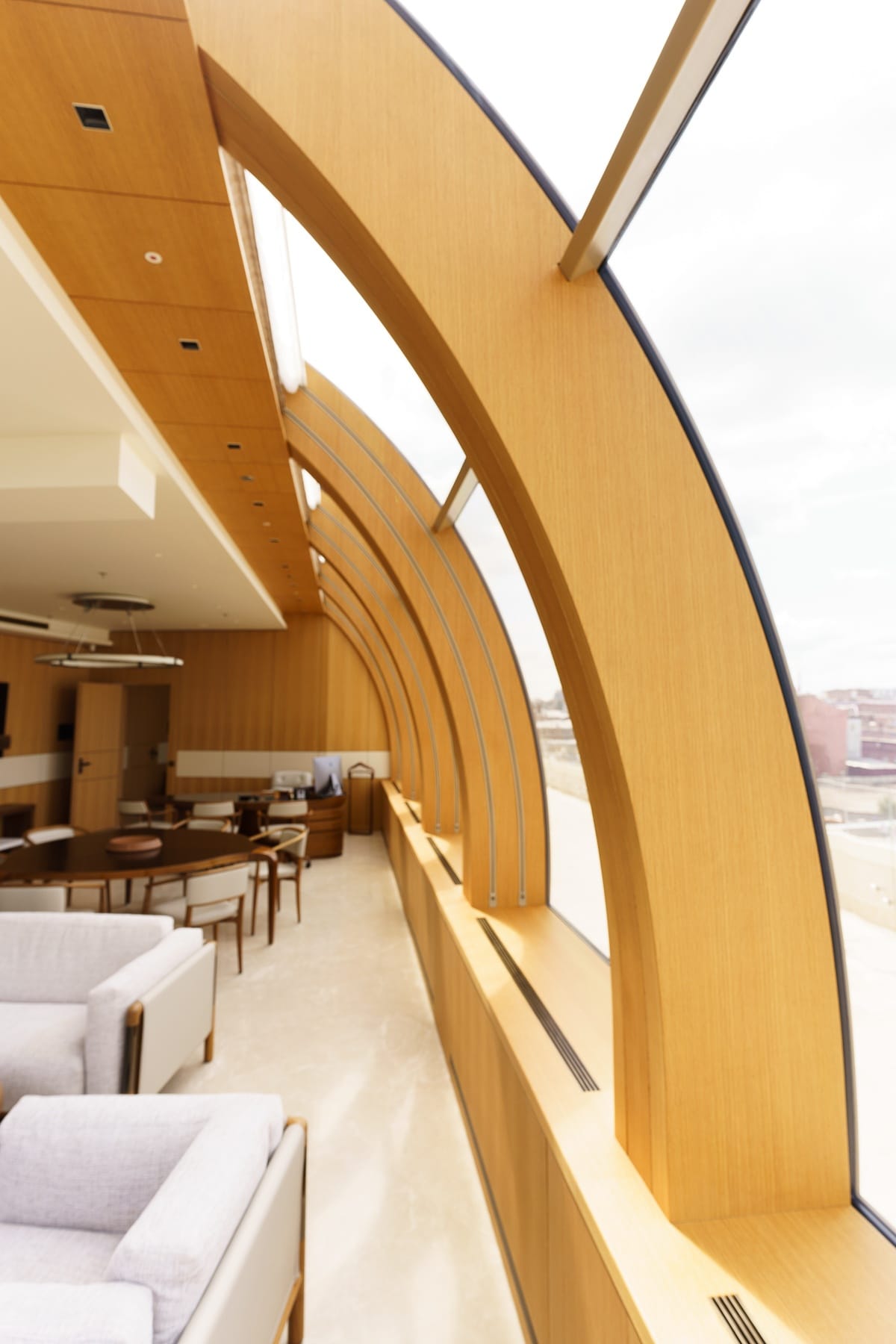

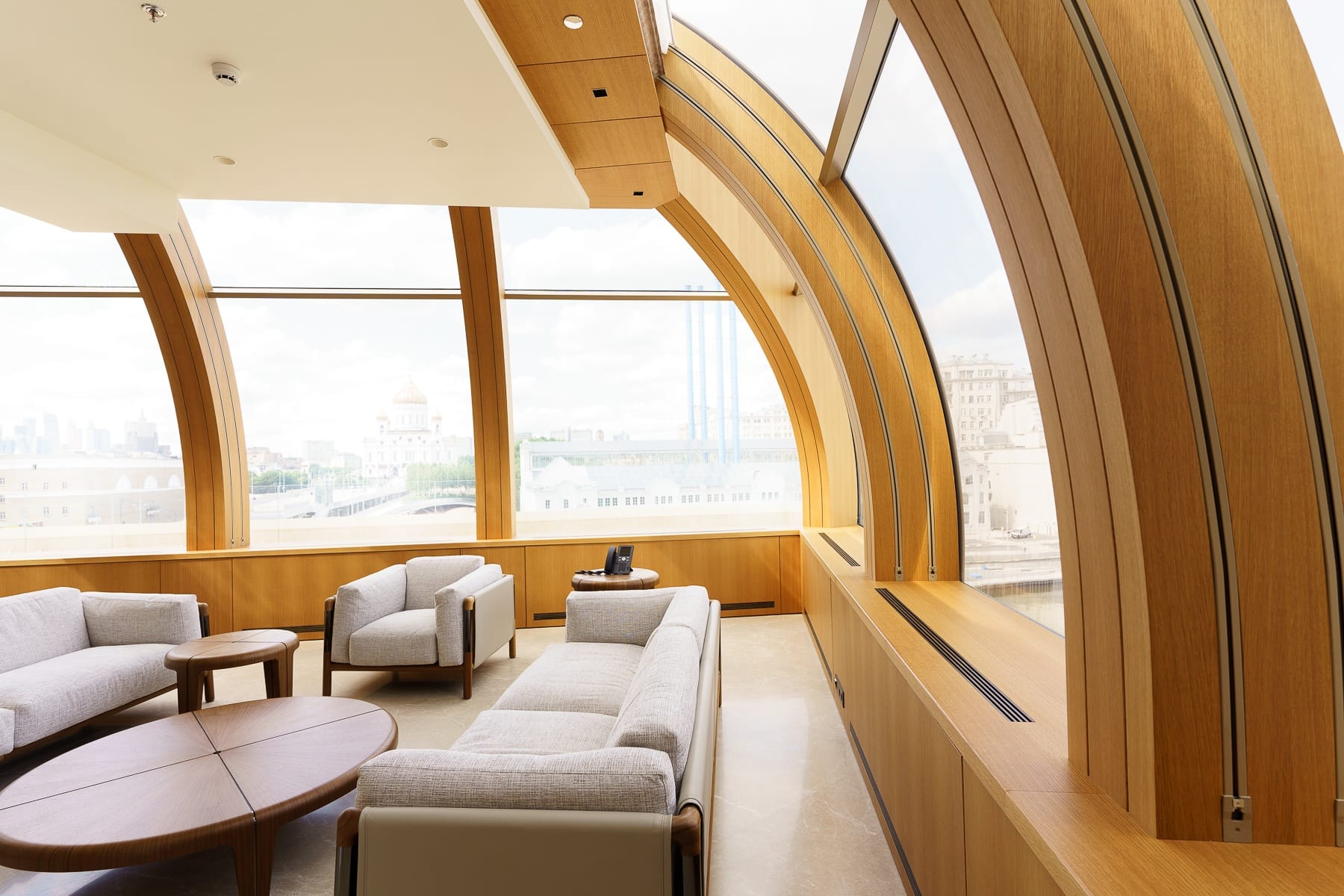

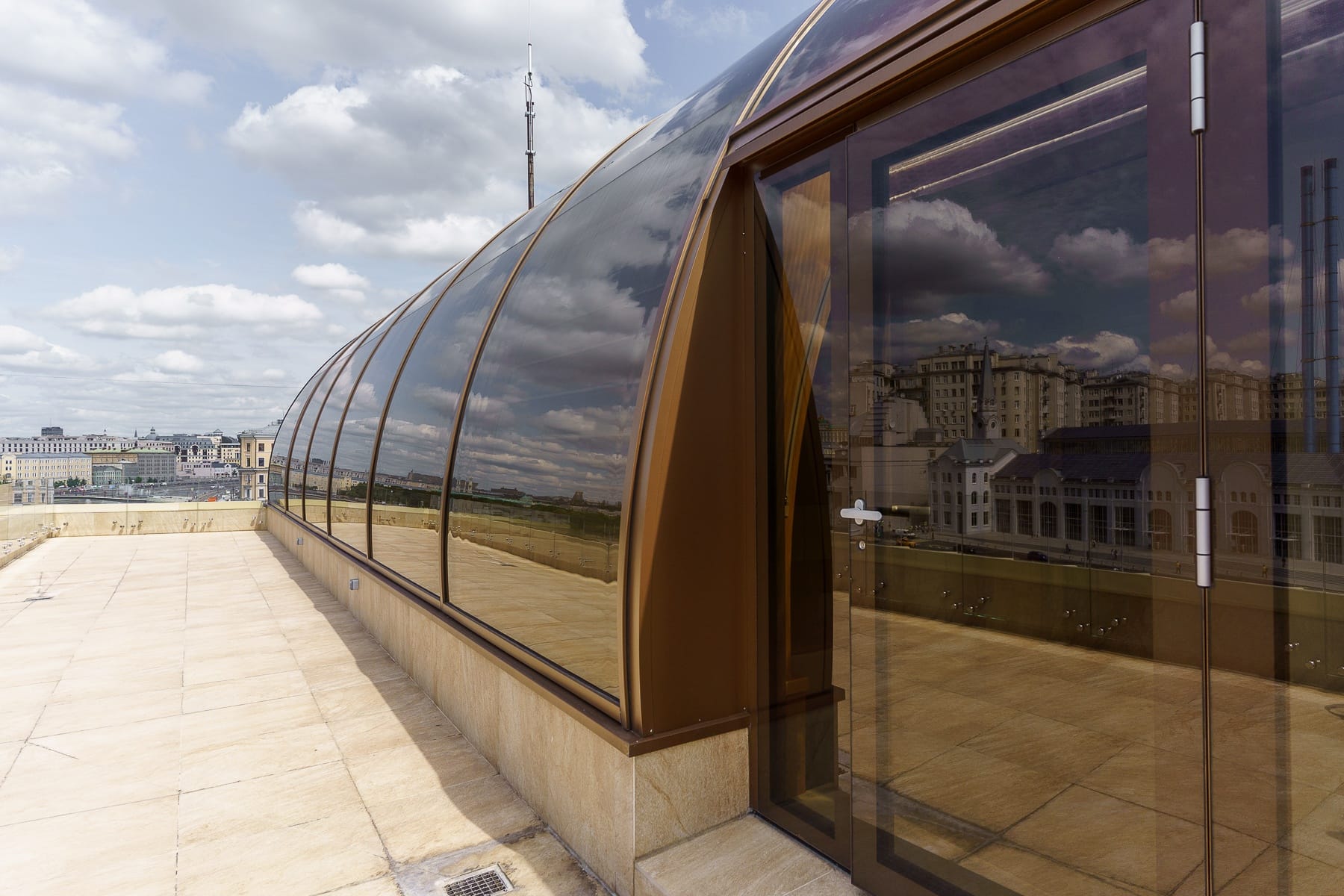

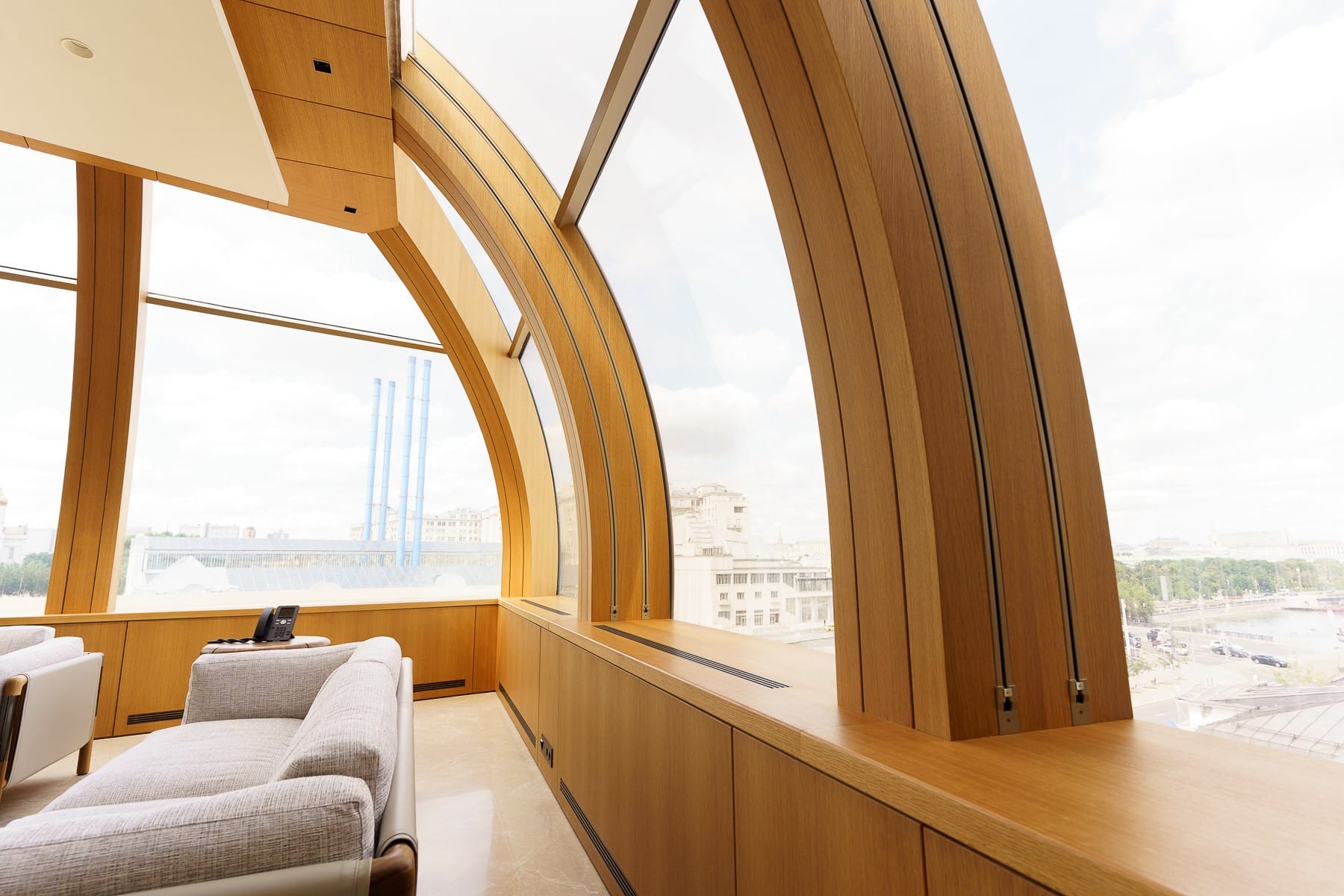

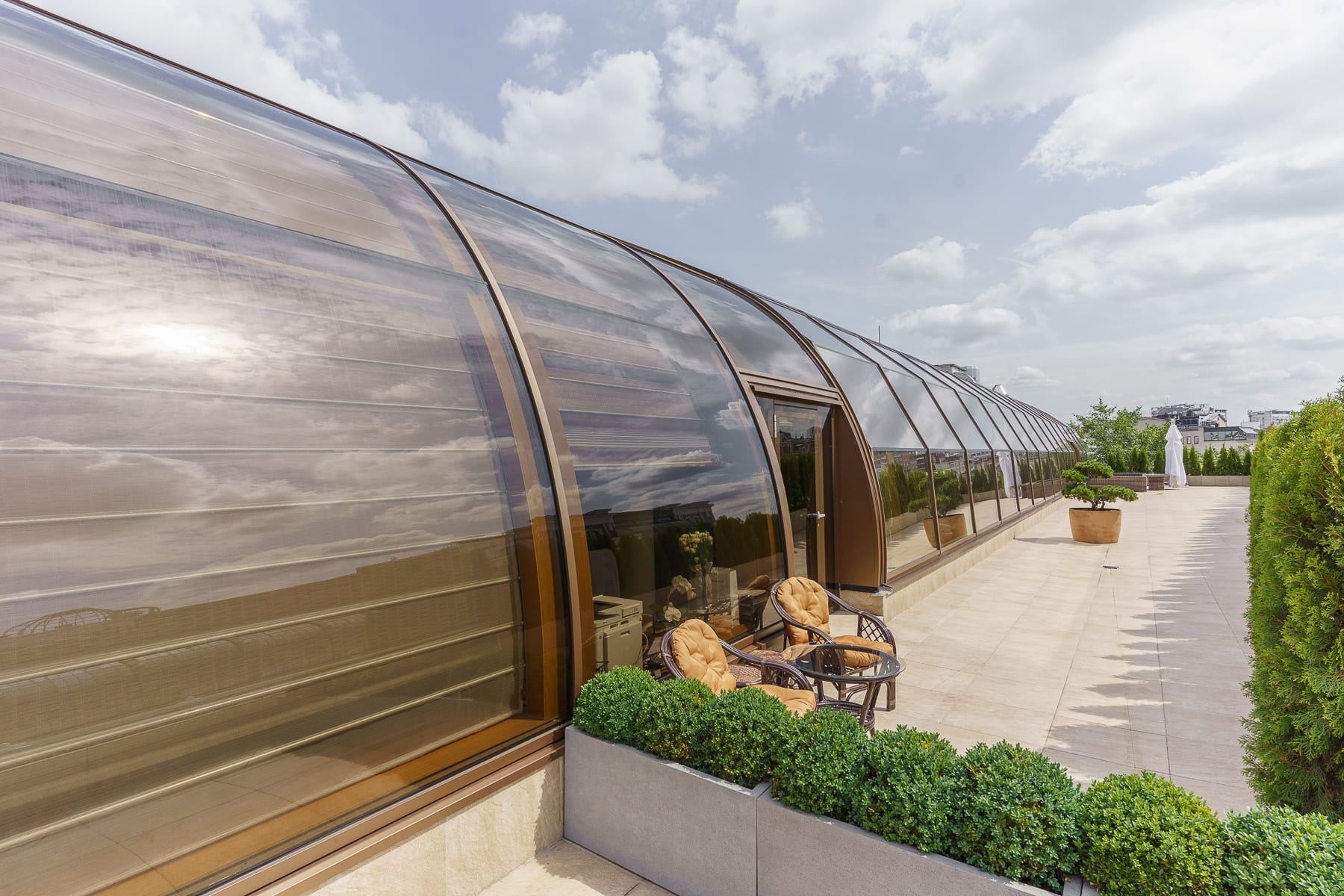

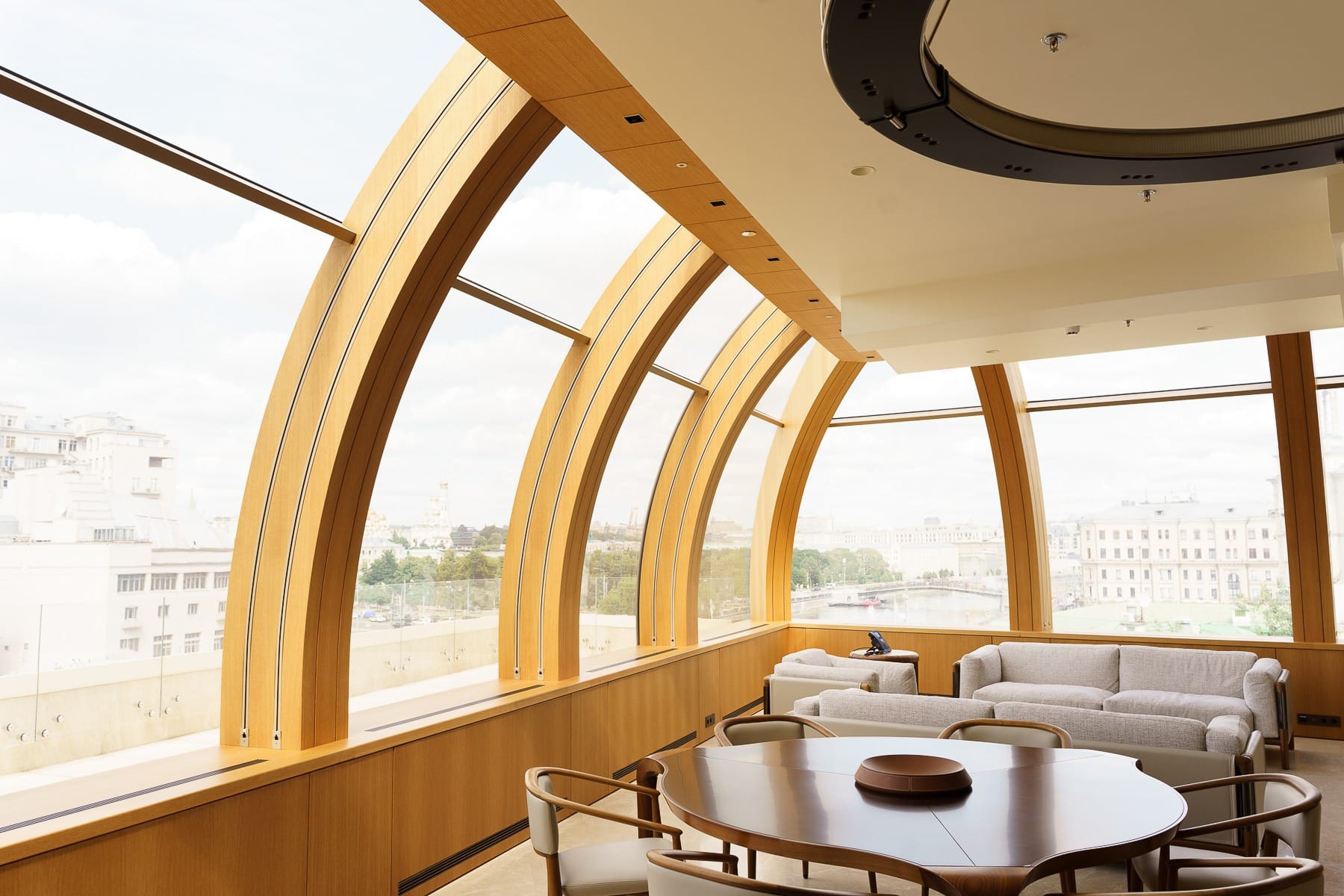

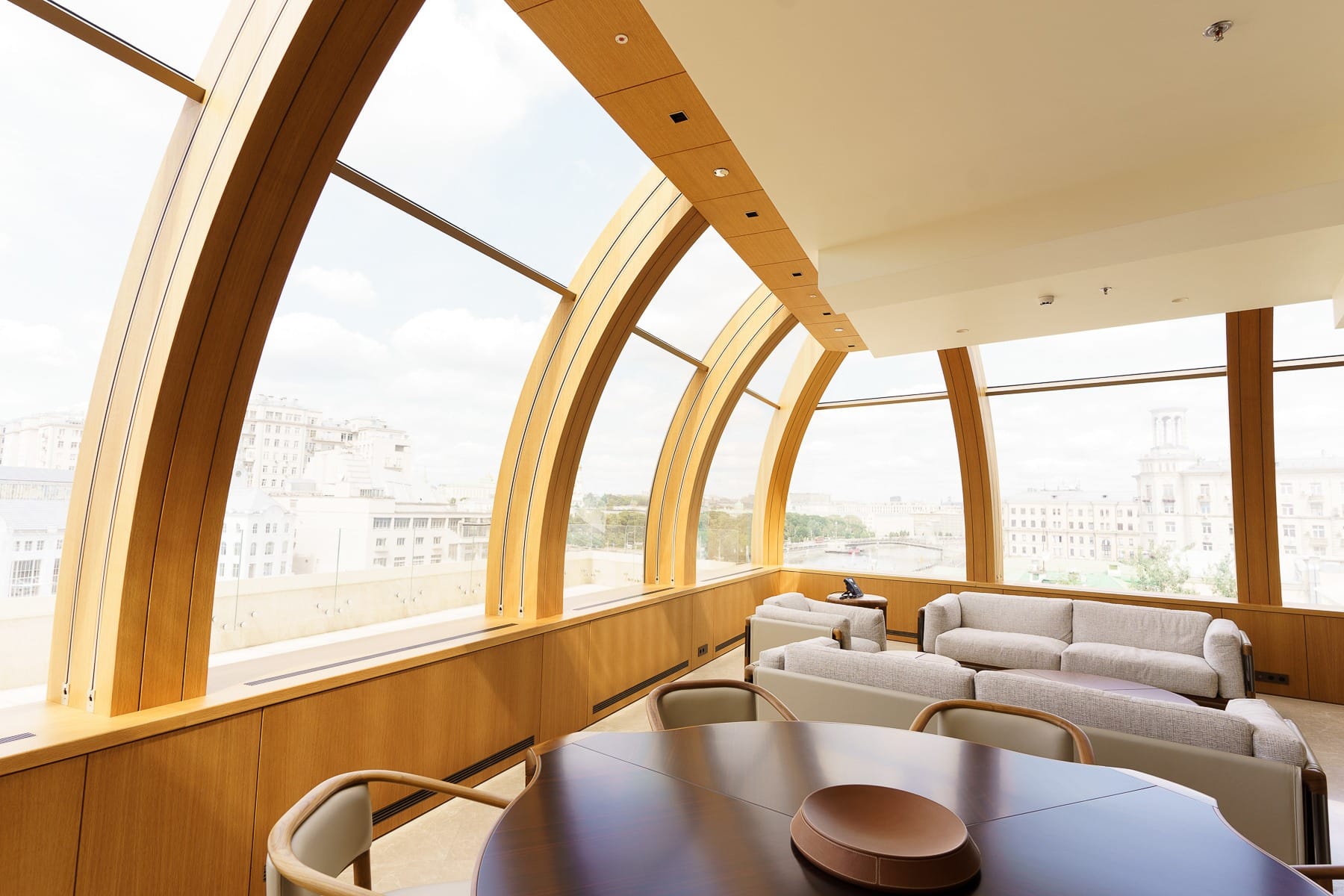

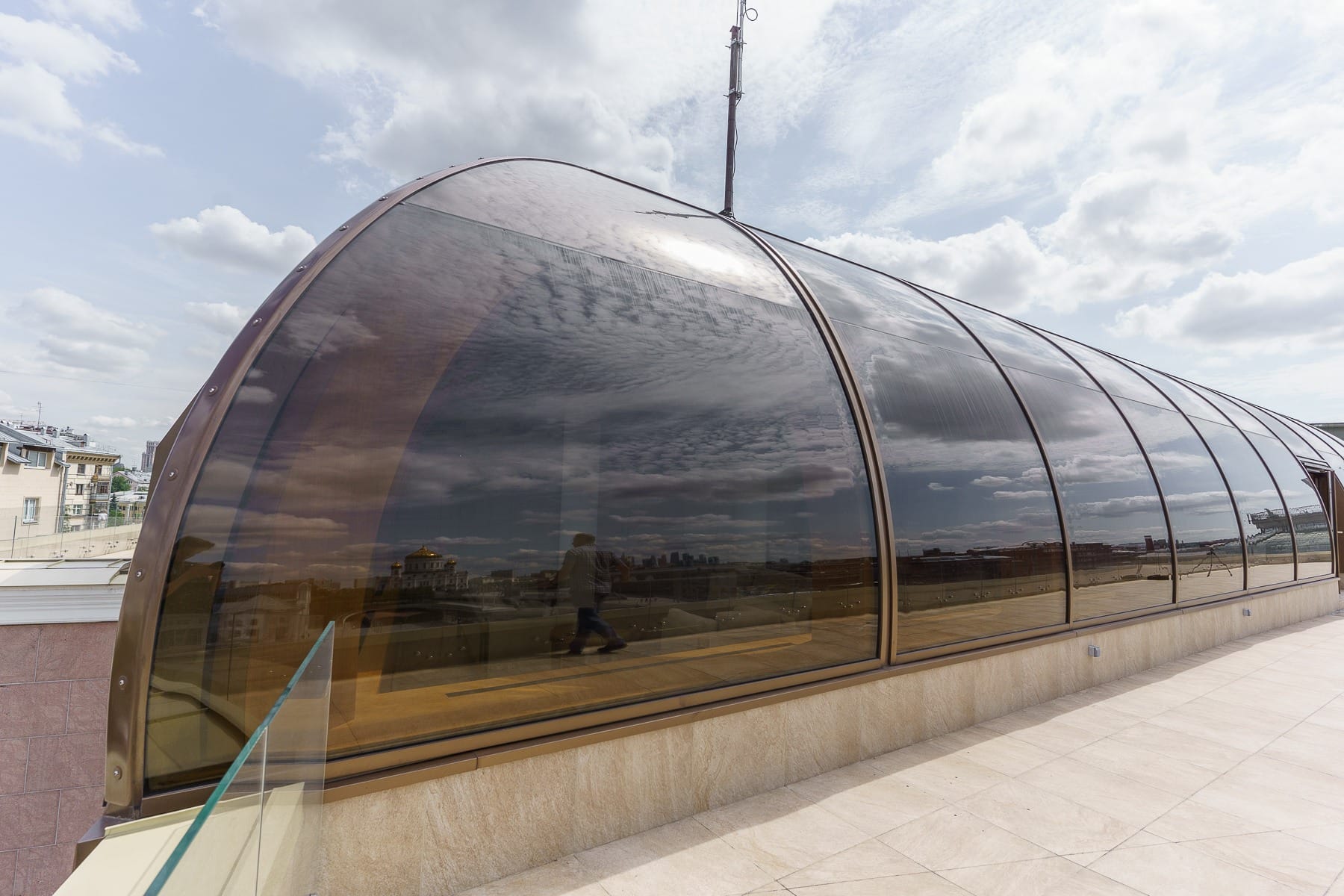

С реализацией одного из таких решений пришлось столкнуться при разработке проекта по реконструкции офиса крупной бизнес-компании, где было применено фасадное остекление моллированными стеклопакетами с использованием стоечно-ригельной профильной системы «Schüco FWS 50».
Человек, не имеющий отношения к проектированию подобных объектов, особенной сложности в изготовлении витражей с моллированными (гнутыми) стеклопакетами не увидит. Так и есть, ЗАКАЗЧИК не должен вникать во все сложности и подробности технологического процесса. Интернет пестрит впечатляющими фотографиями на эту тему.
Тем не менее, проектирование и особенно изготовление светопрозрачных фасадных конструкций с гнутыми по радиусной кривой элементами каркаса и моллированными стеклопакетами (площадью от 2,2 кв.м до 7,6 кв.м), предполагает высокую квалификацию участников производственного процесса на всех этапах реализации проекта.
Но в данном случае, нашей компании пришлось столкнуться на первый взгляд с неразрешимой проблемой.

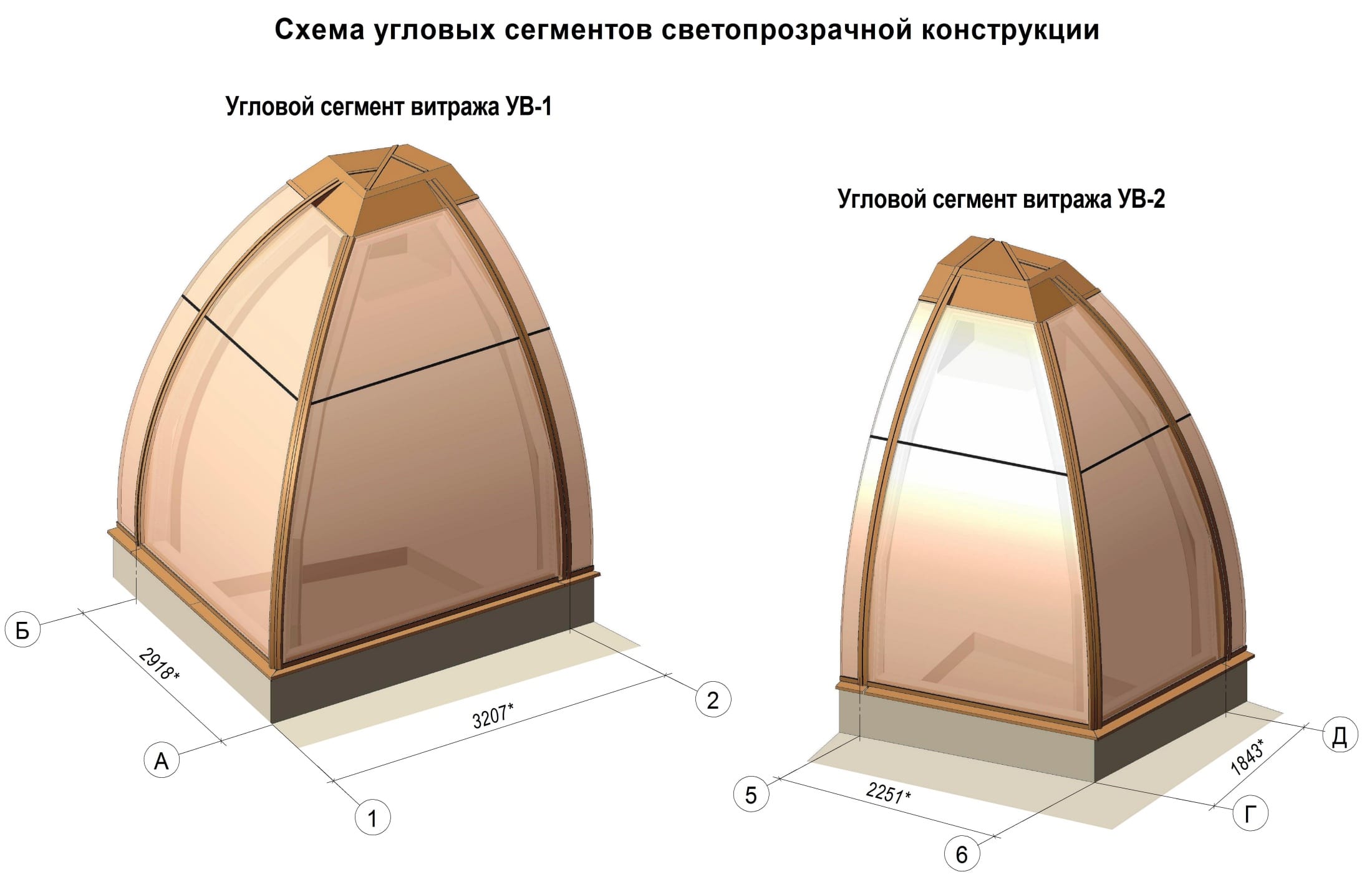

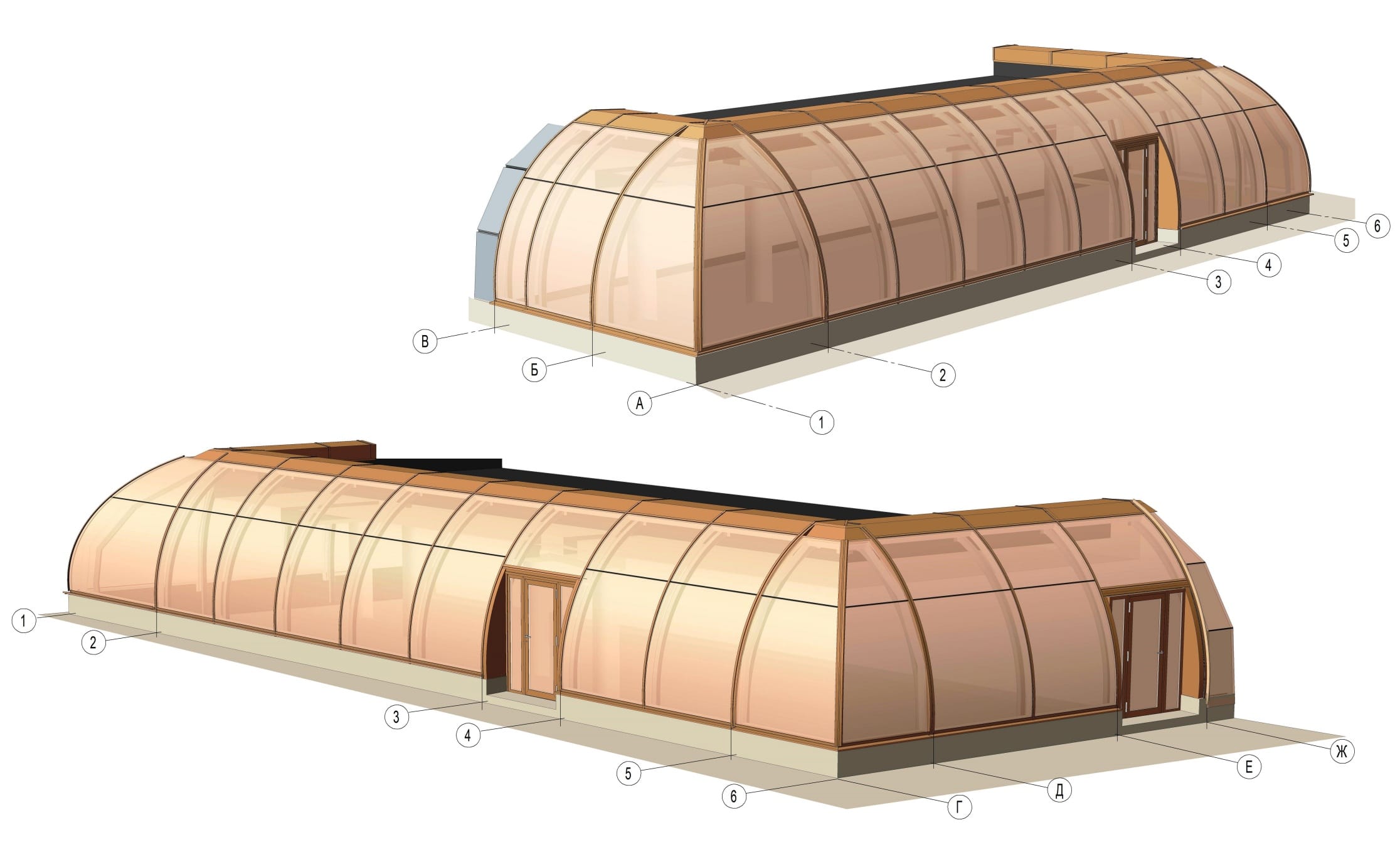

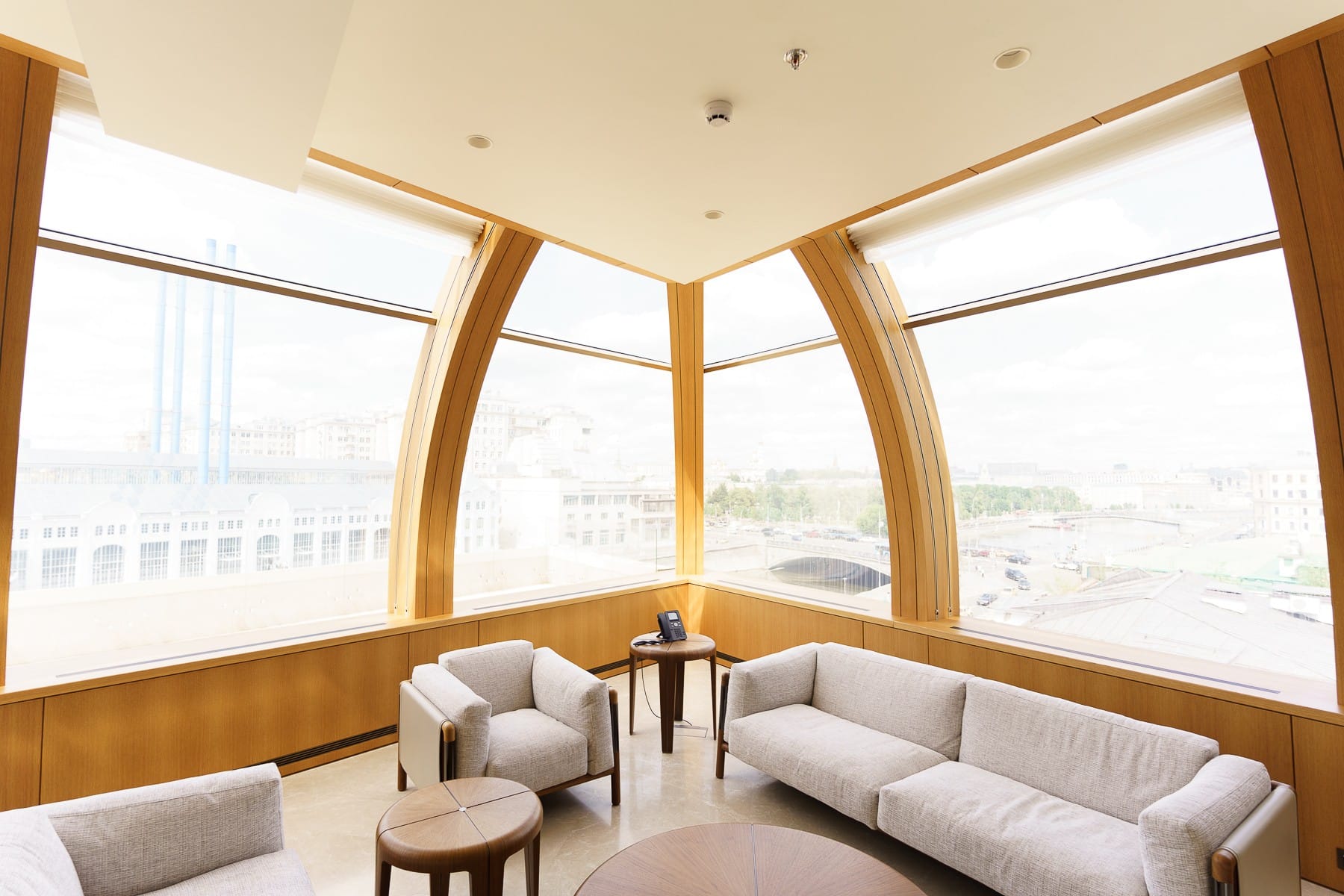

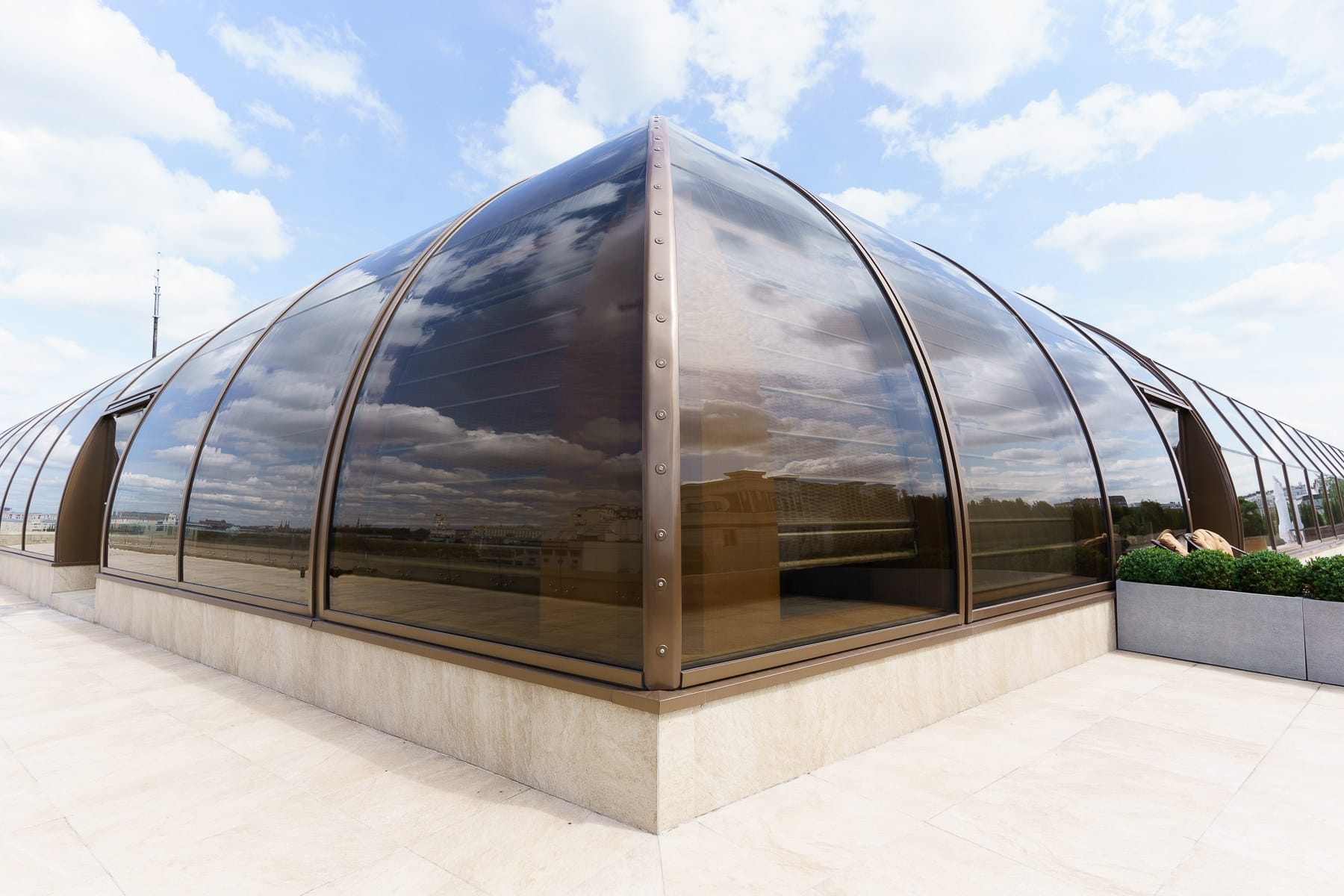

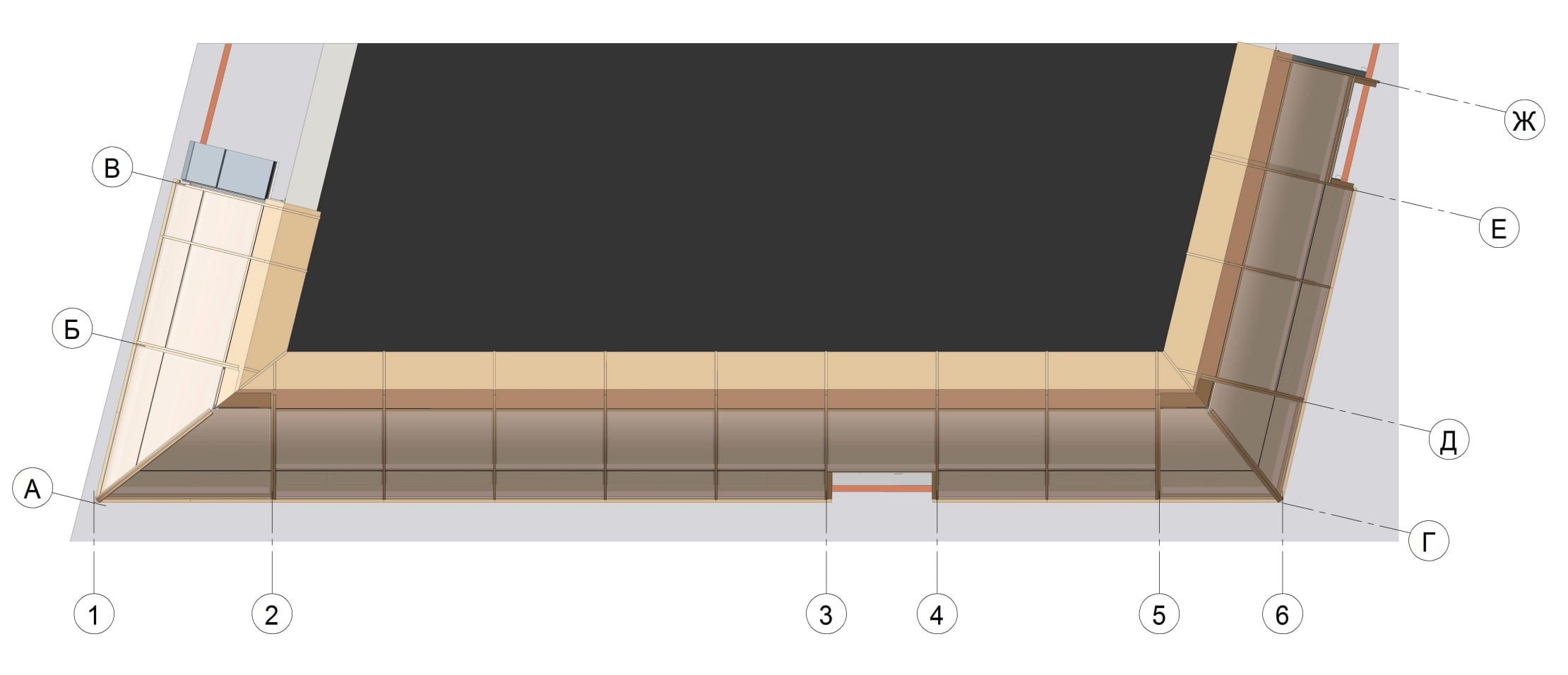

Кроме того, что моллированные стеклопакеты имели внушительные размеры, сама светопрозрачная конструкция предполагала наличие угловых сегментов, т.е. изменение направления образующей витража в плане. Основание под установку конструкции витража не давало возможности плавного (по радиусу) изменения направления. В данном проектном задании радиусные поверхности частей остекления должны были сходиться под углами и как следствие, образующая кривая стоек в месте изменения направления витража принимала эллиптическую форму.
Проблема заключалась в том, что эллиптическая кривая не имеет радиусов, т.е не представлялось возможным изготовление данной стойки витража обычным технологическим способом. Поиски решения проблемы в интернете и системных технических каталогах не принесли результатов. Конструктивных решений, в том числе фото визуализации подобных реализованных проектов обнаружить не удалось. Обращение в специализированные компании, занимающиеся гибкой профилей, в представительство компании «SCHÜCO» так же не способствовало решению вопроса.
В результате, техническим персоналом компании «Оконный Центр «Прогресс», было принято решение по изготовлению конструкций угловых сегментов каркасов витражей с применением стальных профильных труб прямоугольного сечения. Стойка с эллиптической образующей кривой изготавливалась методом сварки из полос листовой стали с заданными геометрическими параметрами боковых граней. Таким образом было найдено техническое решение проблемы, что и позволило реализовать проект в полном объёме, в соответствии с требованиями заказчика.
