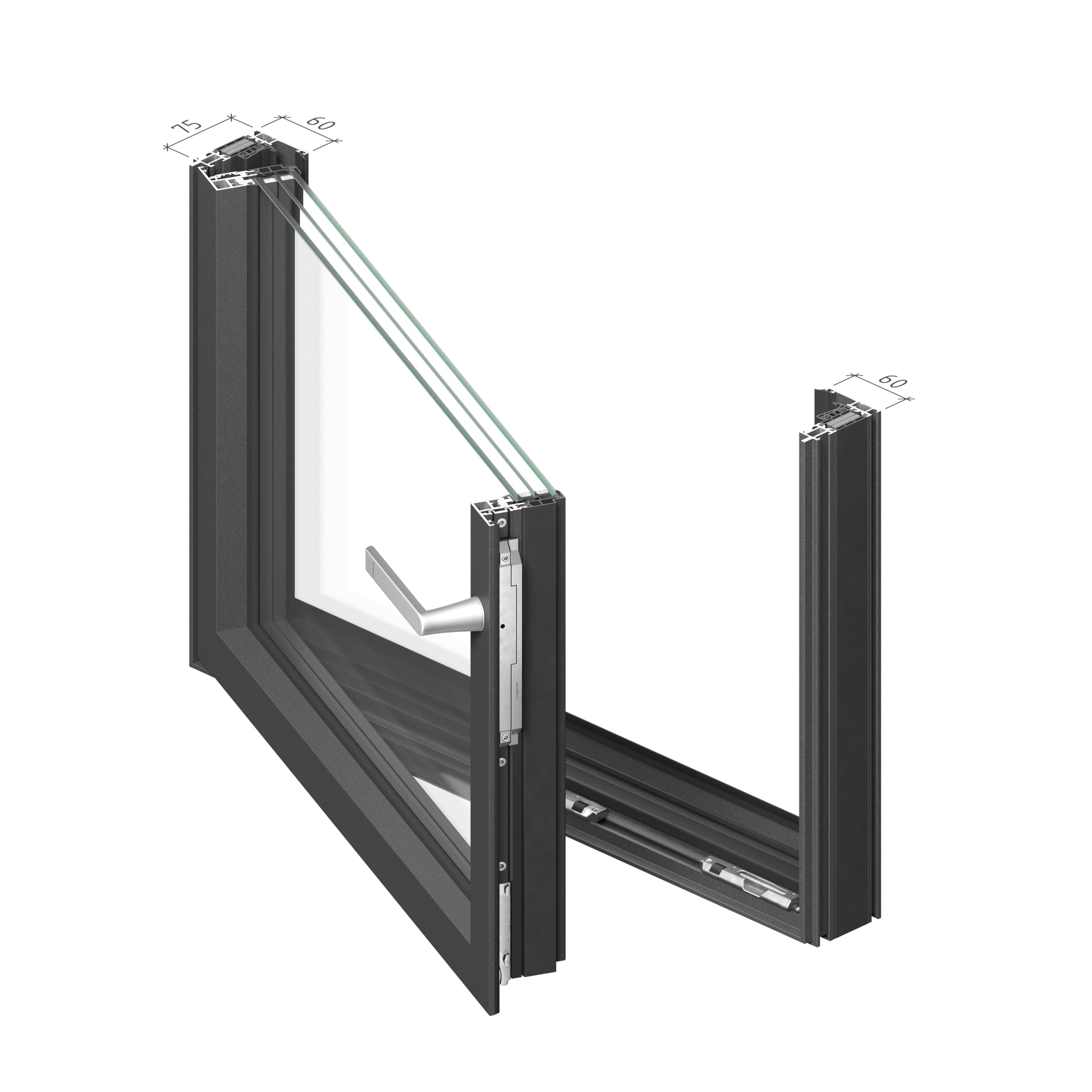

ГерманияНовая оконная система Schüco AWS 75 PD.SI обладает самой тонкой видимой частью профилей как внутри, так и снаружи. Данная система позволяет реализовать различные решения — установка в проем, ленточное остекление и интеграция в стоечно-ригельный фасад.
Тип створки
Положение створки
Москитная сетка
Максимальная прозрачность достигается благодаря минимальной ширине видимой части профиля
Расположение вровень изнутри за счет тонкого зазора по периметру окна
Новый дизайн ручек без розетки
До класса RC2
SI - super insulation Uw=0.9
Одинаковый внешний вид у глухих и открывающихся окон
Возможность исполнения со скрытым дренажом
Аббревиатура PD в названии расшифровывается как Panorama Design. И это действительно так — вид из окон AWS 75 PD.SI является по-настоящему панорамным и тонкие линии профиля совсем его не портят.
| Характеристика | Значение |
|---|---|
| Мин. ширина видимой части | 55 mm |
| Значение Uf, рама ≥ | 1,7 W/(m²·K) |
| Макс. толщина стекла/панели | 50 mm |
| Макс. ширина створки | 1450 mm |
| Макс. высота створки | 2500 mm |
| Коэффициент звукоизоляции RwP макс. | 46 dB(A) |
| Воздухопроницаемость | Класс 4 |
| Гидроизоляция | Класс 9А |
| Защита от взлома | до RC 2 |
| Устойчивость к ветровым нагрузкам | Класс C5/B5 |
| Маркировка СЕ | Да |
| Общая монтажная глубина | 85 mm |
| Монтажная глубина створки | 85 mm |
| Макс. вес створки | 160 kg |
| Мин.-макс. высота створки | 540...2500 mm |
| Мин.-макс. ширина створки | 470...1450 mm |
| Ширина видимой части рамы | 55 mm |
| Ширина видимой части створки | 0 mm |
| Макс. ширина видимой части стойки | 102 mm |
| Мин.-макс. ширина видимой части стойки | 70...102 mm |
| Мин.-макс. толщина стекла/панели | 26...50 mm |
| Сдвижное соединение | Да |
| Система фурнитуры для скрытого монтажа | Да |
| Поверхности | Порошковое покрытие, Анодирование, Лаковое покрытие |
| Конструкция | четверное остекление |
| Тип открывания: вручную внутрь | Повор.-откид., Поворотные, Откидные |
| Угол открывания | 90 ° |
| Механическая прочность | Класс 4 |
| Подтверждение долговечности | Класс 3 |
| Значение Uw, окно ≥ | 0,78 W/(m²·K) |
| Значение Ug для стекла ≥ | 0,5 W/(m²·K) |
| Уровни уплотнения | 3 |
| Защитное остекление | Да |
| Вне зависимости от цвета | Да |
