Поместье Agalarov Estate

Задача заказчика

Объединить большие фасады, подъёмно-раздвижные конструкции, окна и входные двери элитного дома в единый архитектурный ансамбль. Требования — жёсткие: стабильная геометрия крупногабаритных конструкций, глубокая проработка примыканий и сжатые сроки.

Инженерное решение

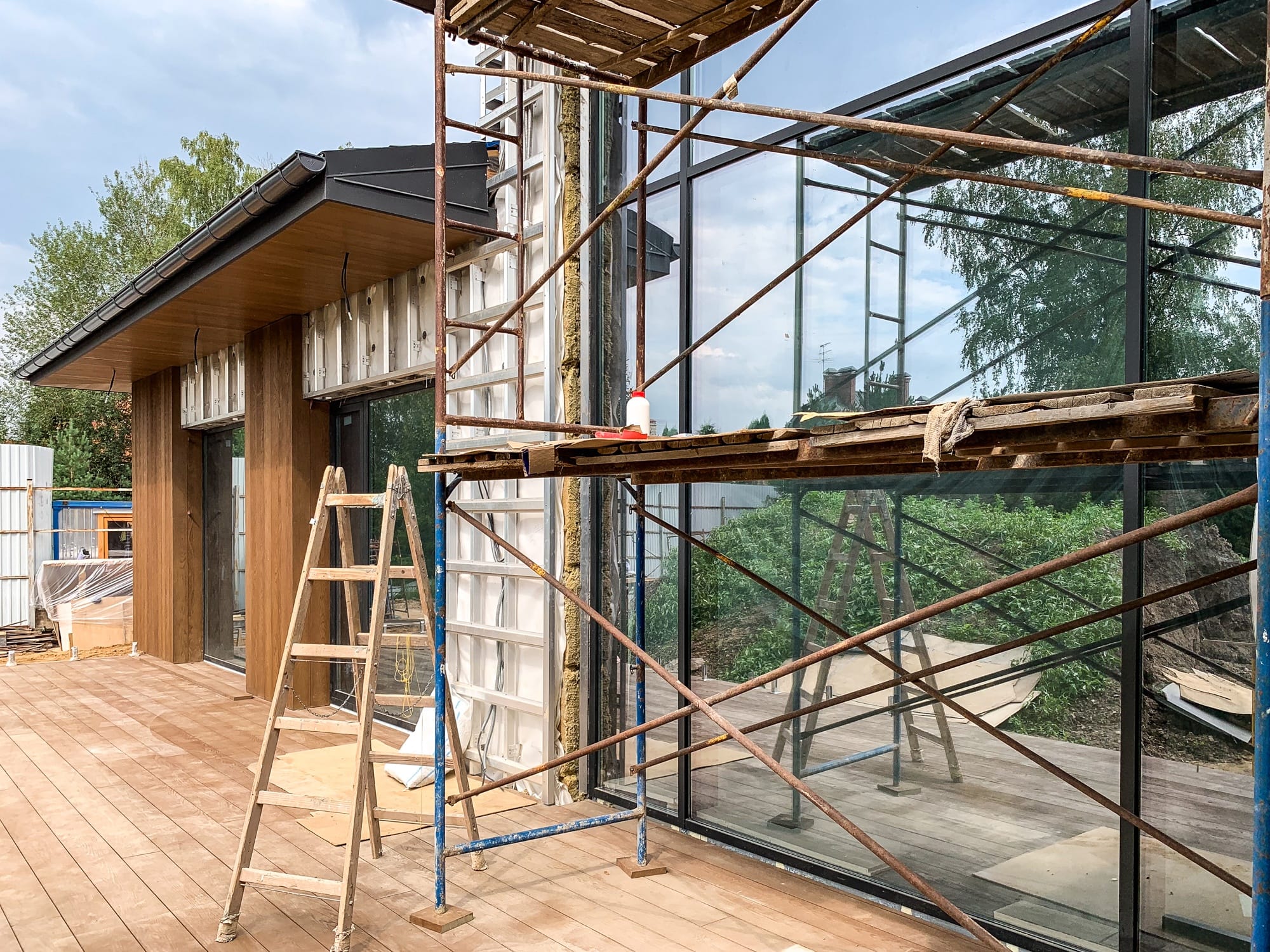

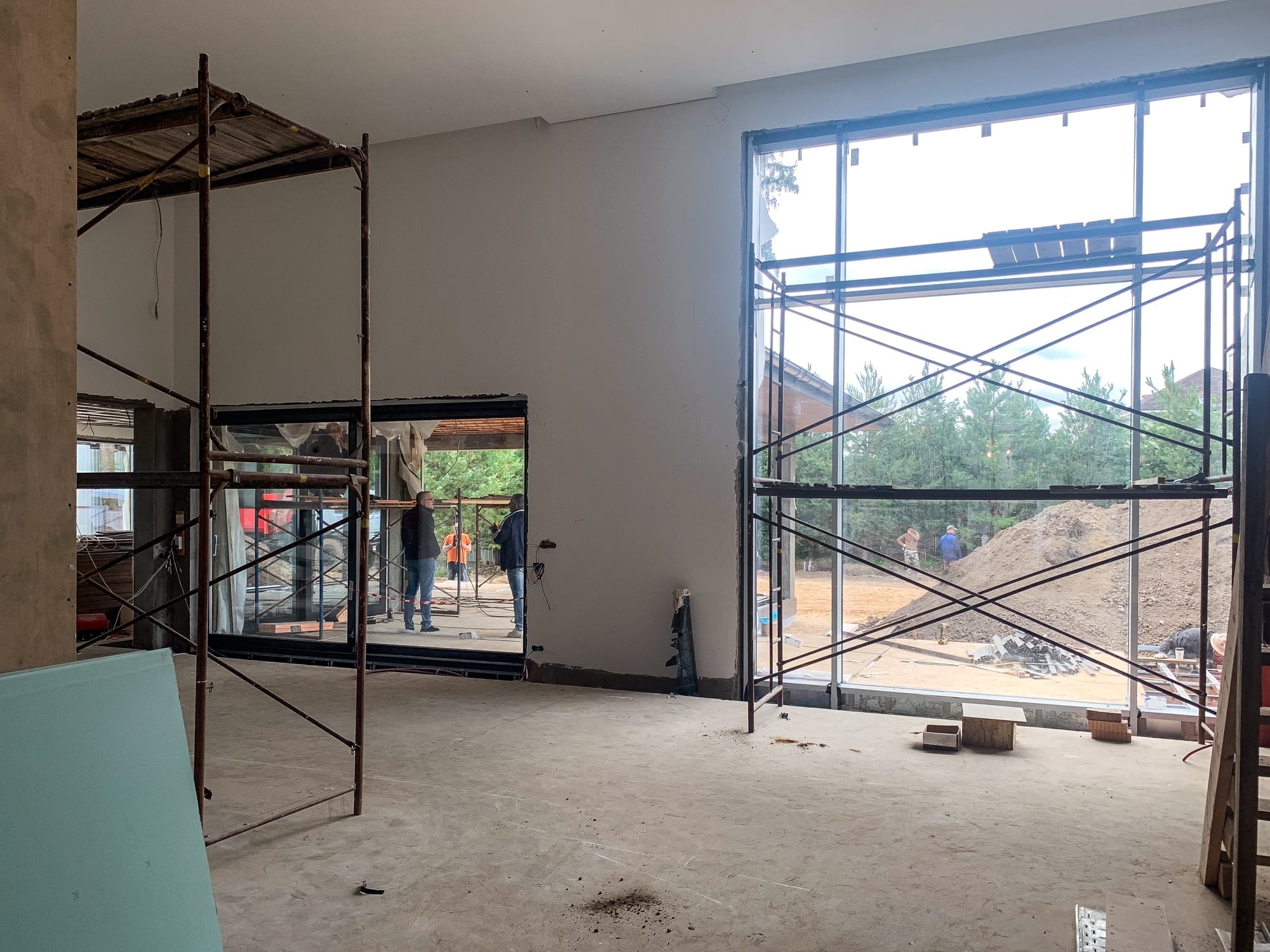

Три системы Alutech: витражи — на фасадной F50, окна — в тёплой оконной W72, большие проёмы — раздвижная SL160. Расчёт выполнен под реальные условия площадки по СП 20.13330: ветровой район I (нормативное давление 23 кг/м² с коэффициентами на угловые зоны), снеговой район III (150 кг/м²). Для витражей принята схема однопролётной балки с неподвижной и скользящей опорами — конструкция «дышит» при температурных деформациях от −55 до +70 °C без напряжений в стекле.

Заполнения — двухкамерные стеклопакеты толщиной от 26 до 62 мм: закалённое мультифункциональное стекло LartaPro 60/40, внутреннее энергосберегающее Climaguard PremiumT, в крупных форматах — триплекс. Профиль окрашен порошковой полиэфирной эмалью RAL 9005 муар снаружи и изнутри.

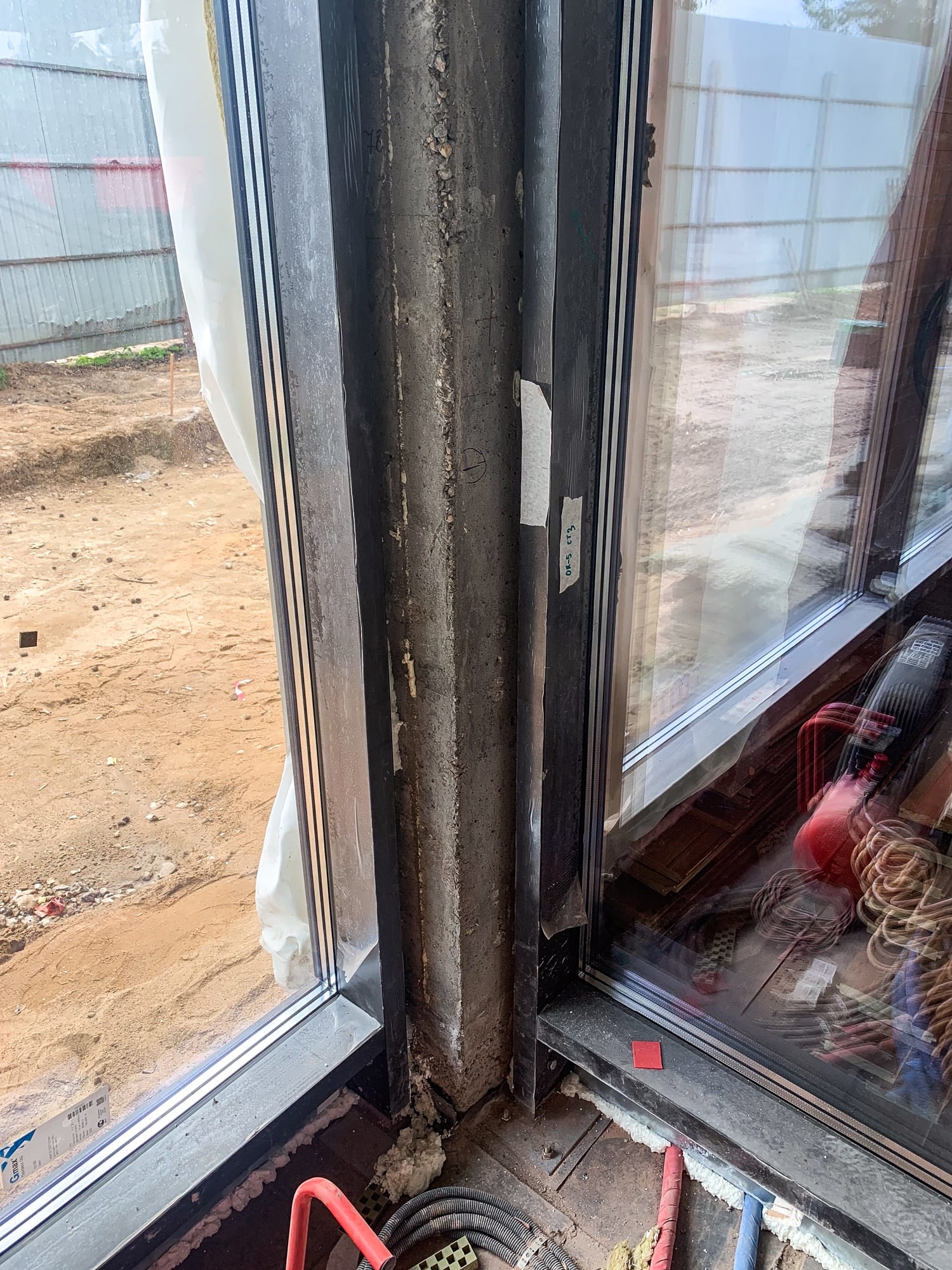

Примыкания по периметру витражей закрыты сэндвич-панелями; гидроизоляция выполнена материалом типа Giscolene, пароизоляция — самоклеящимися лентами Робибанд ПБА/БО. Это трёхконтурная защита узлов: пар изнутри, тепло в середине, вода снаружи.

Как мы работали

Геодезическая съёмка, рабочие чертежи КМ (32 узла и постворная спецификация конструкций), высокоточное производство и монтаж по ГОСТ 21519 и ГОСТ 22233. Установка стеклопакетов — через резиновые уплотнители на дистанционных подкладках, сохраняющие свойства при любых атмосферных воздействиях. Проект сдан в сжатые сроки без потери качества.
