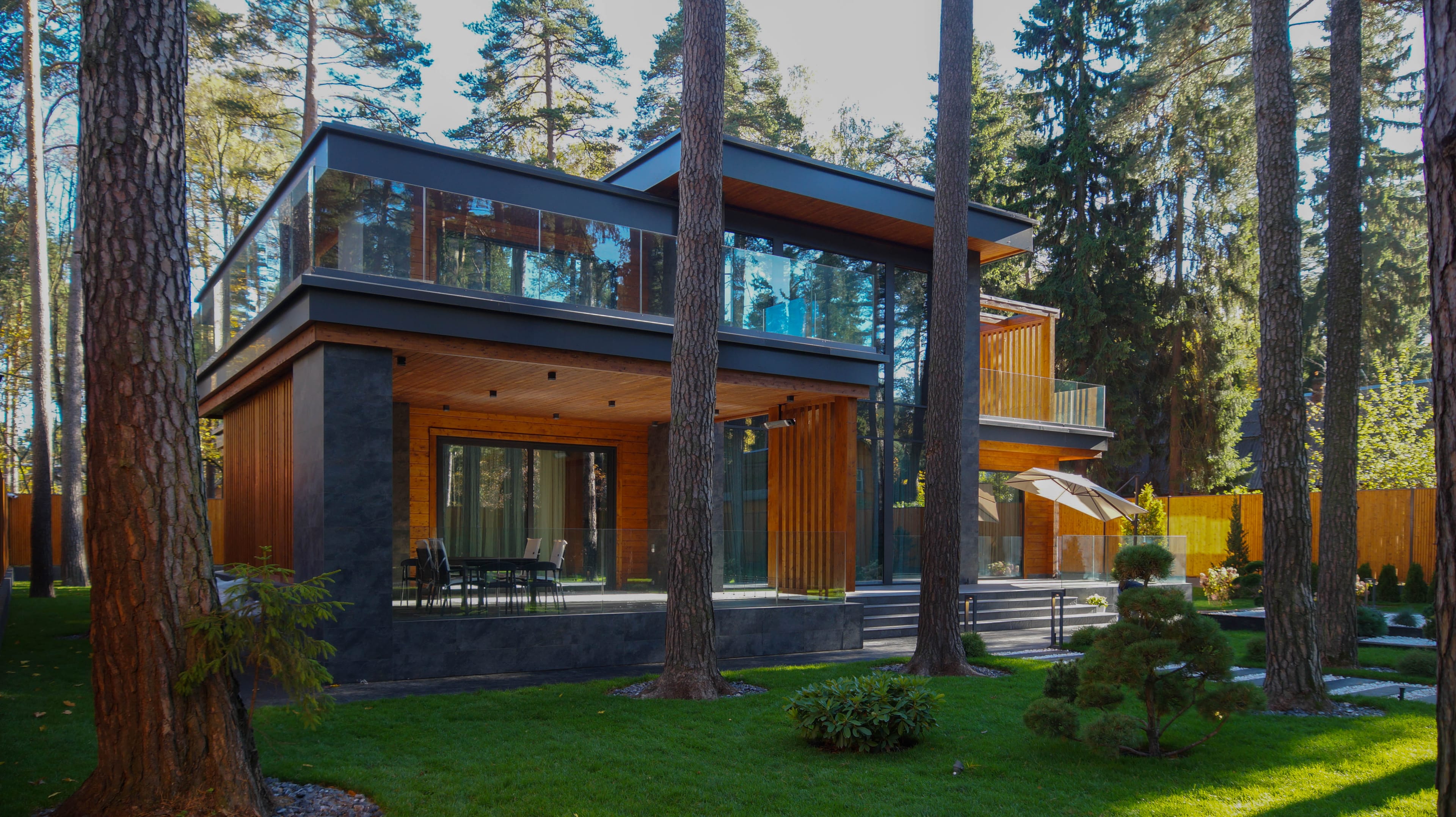

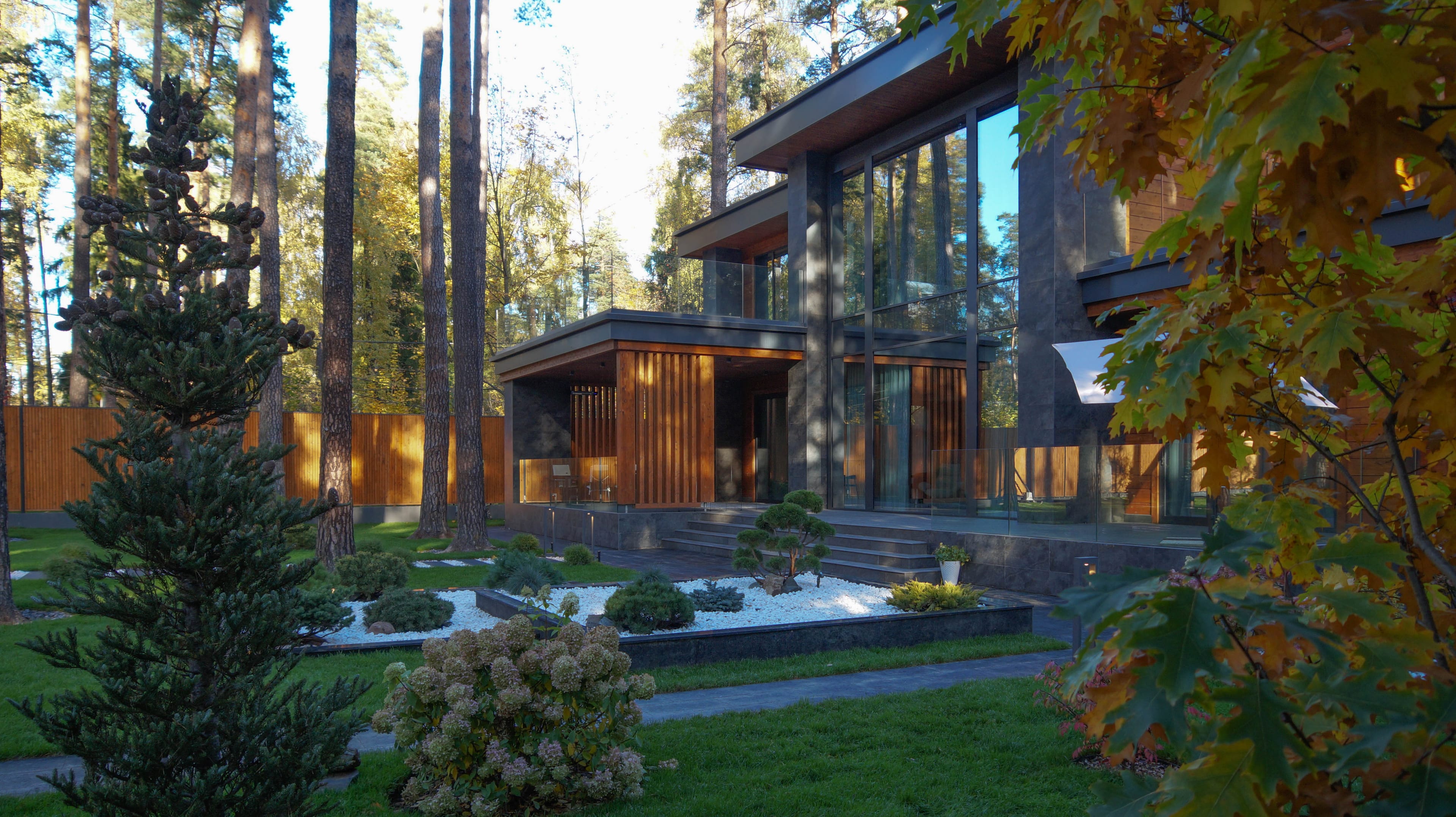

Дом с витражом в сосновом лесу

Задача заказчика

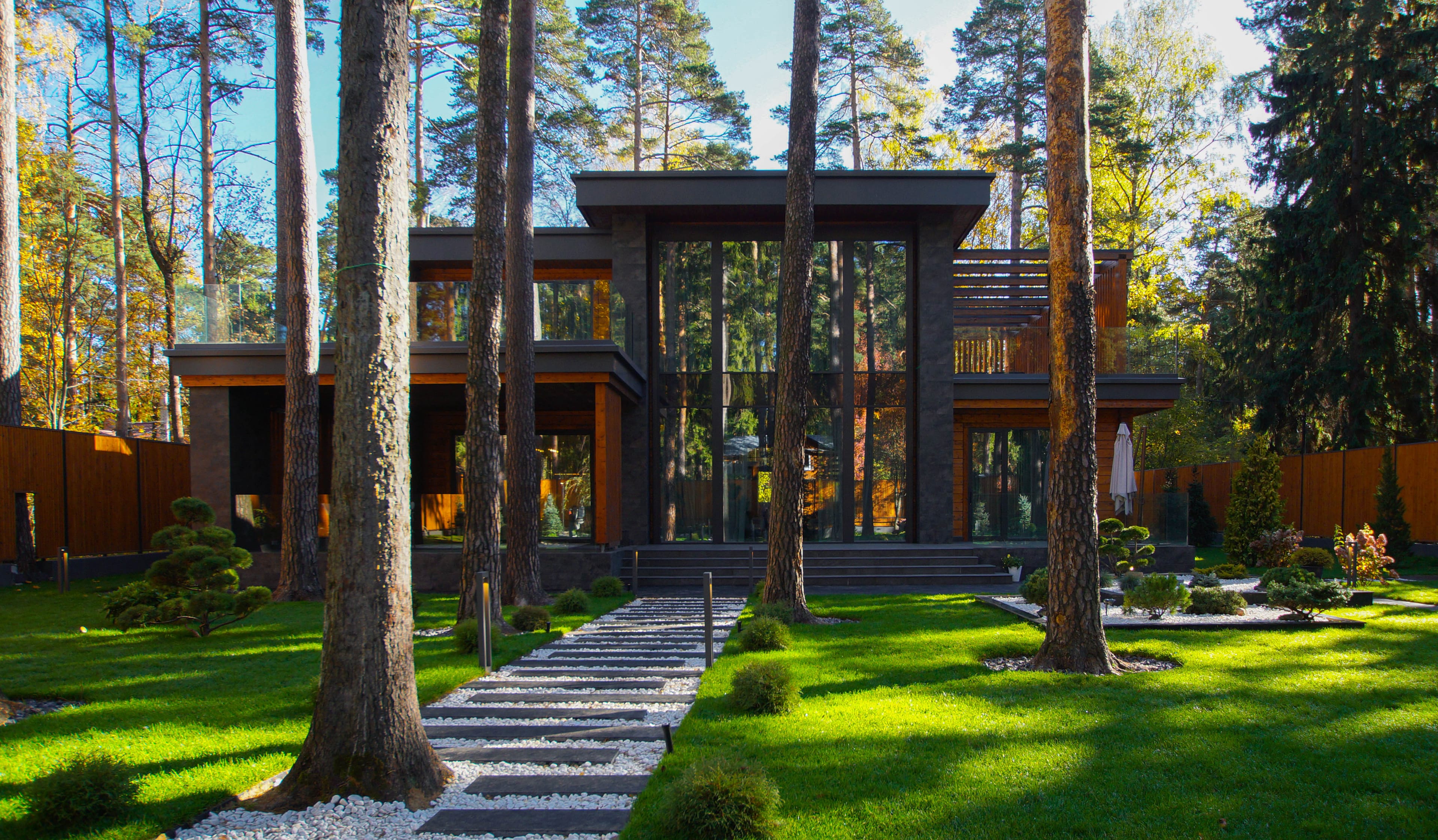

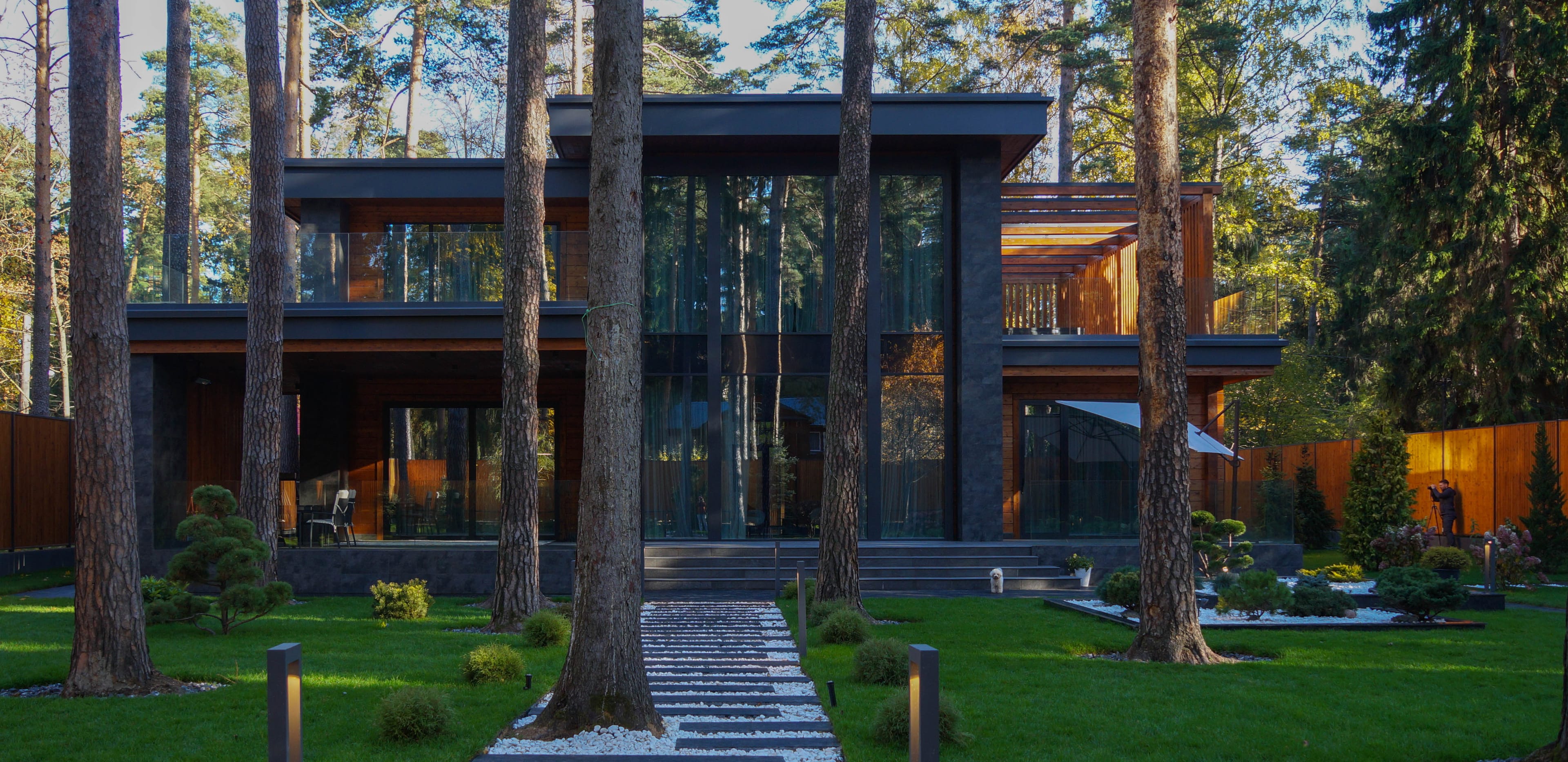

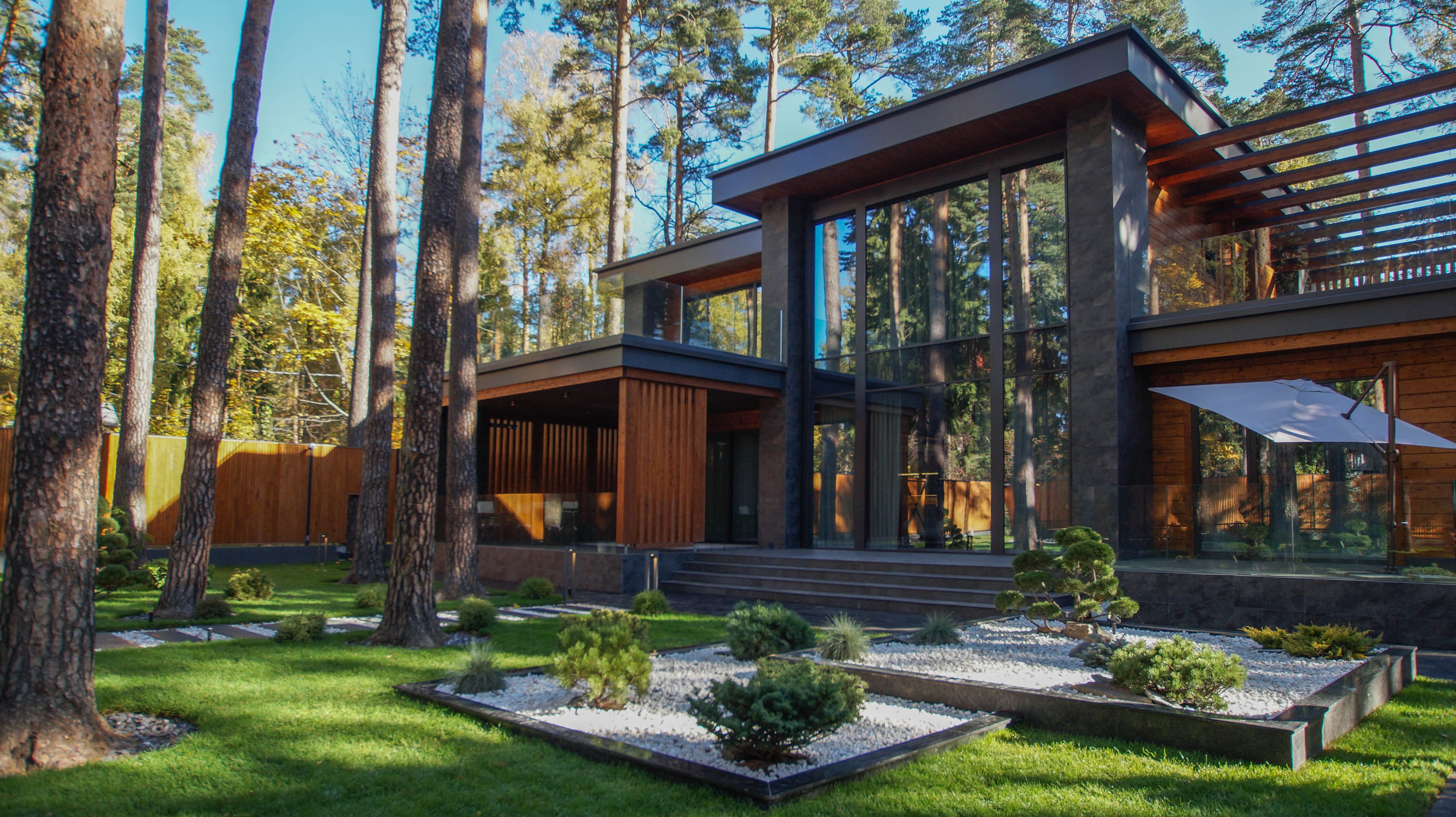

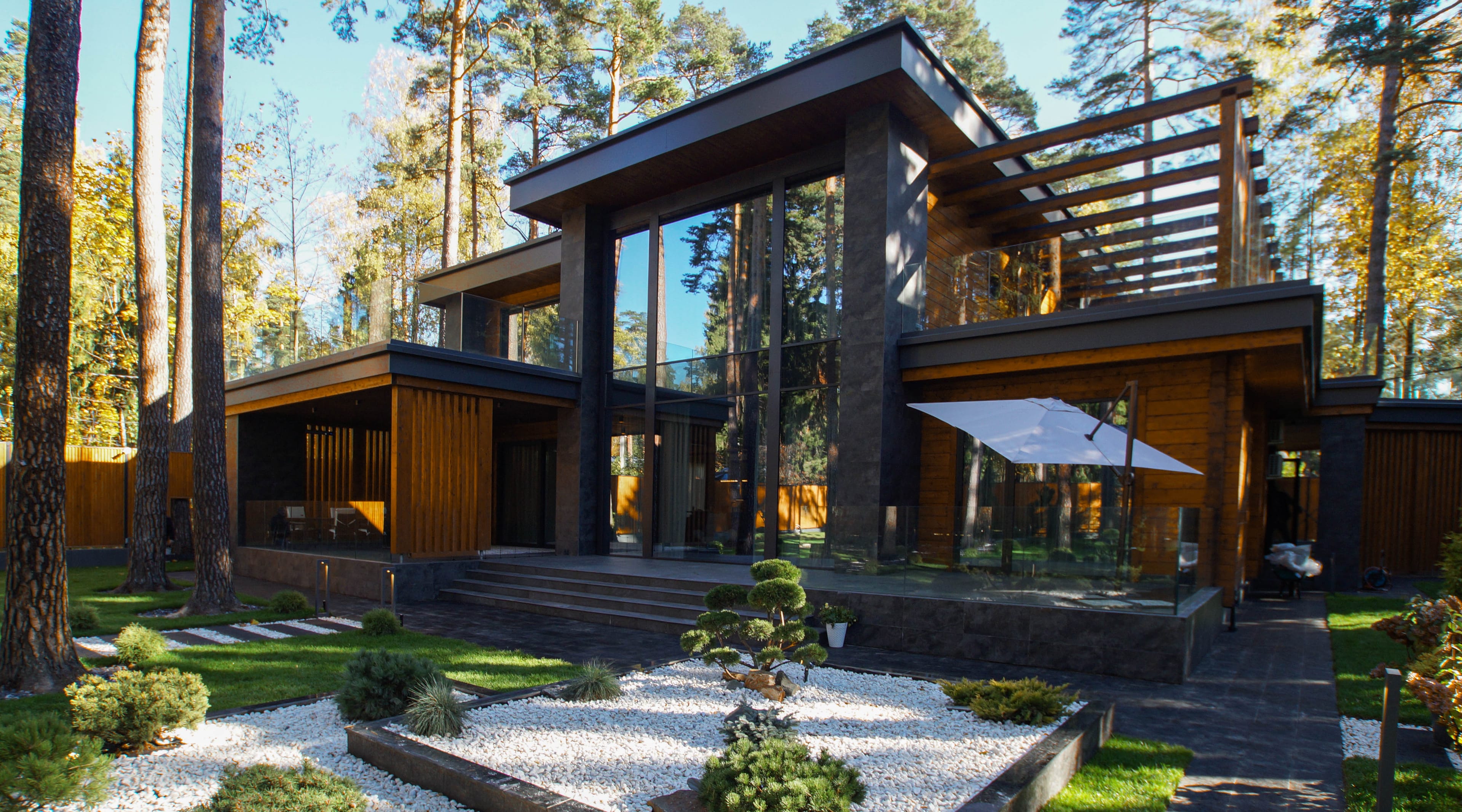

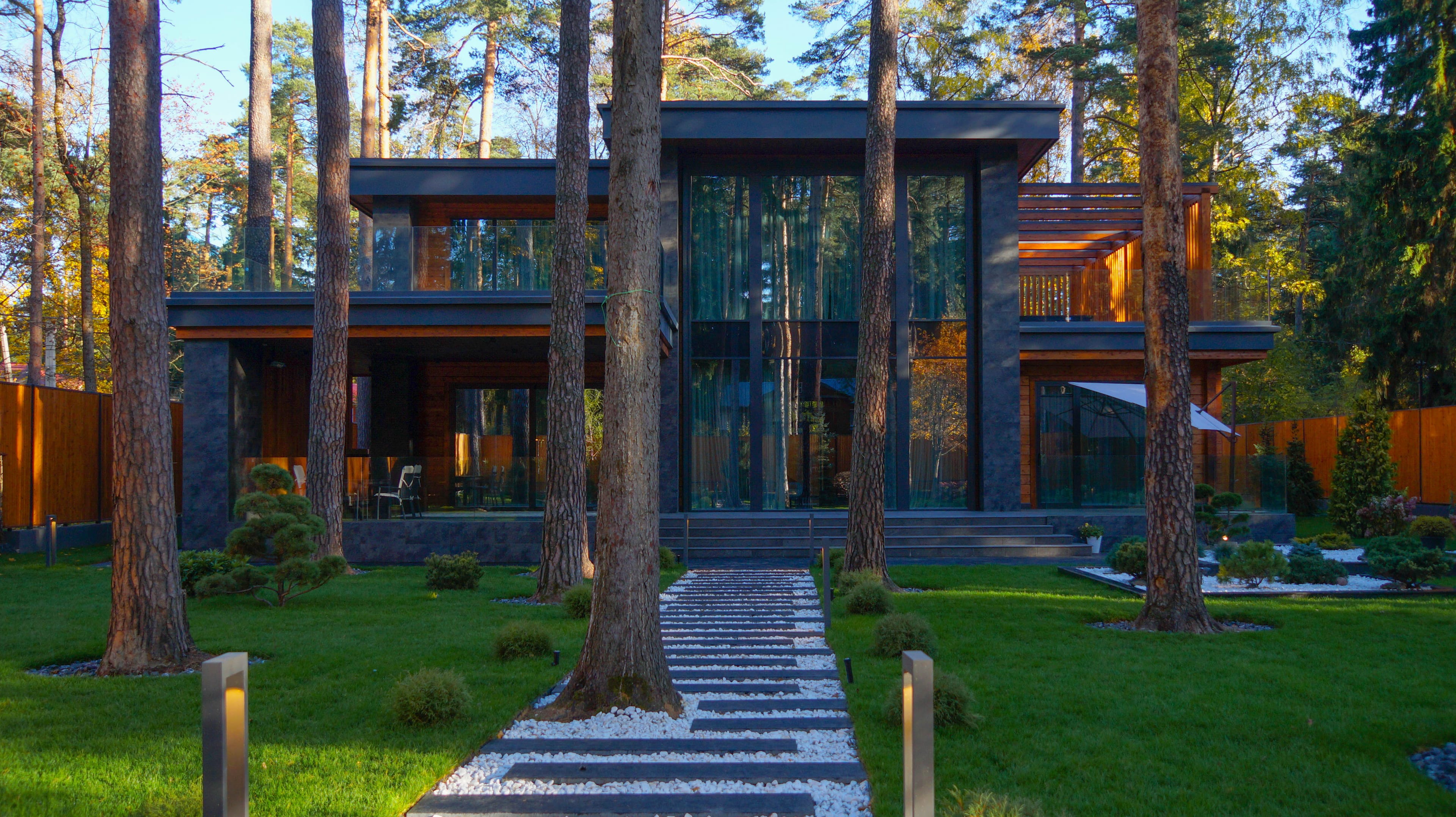

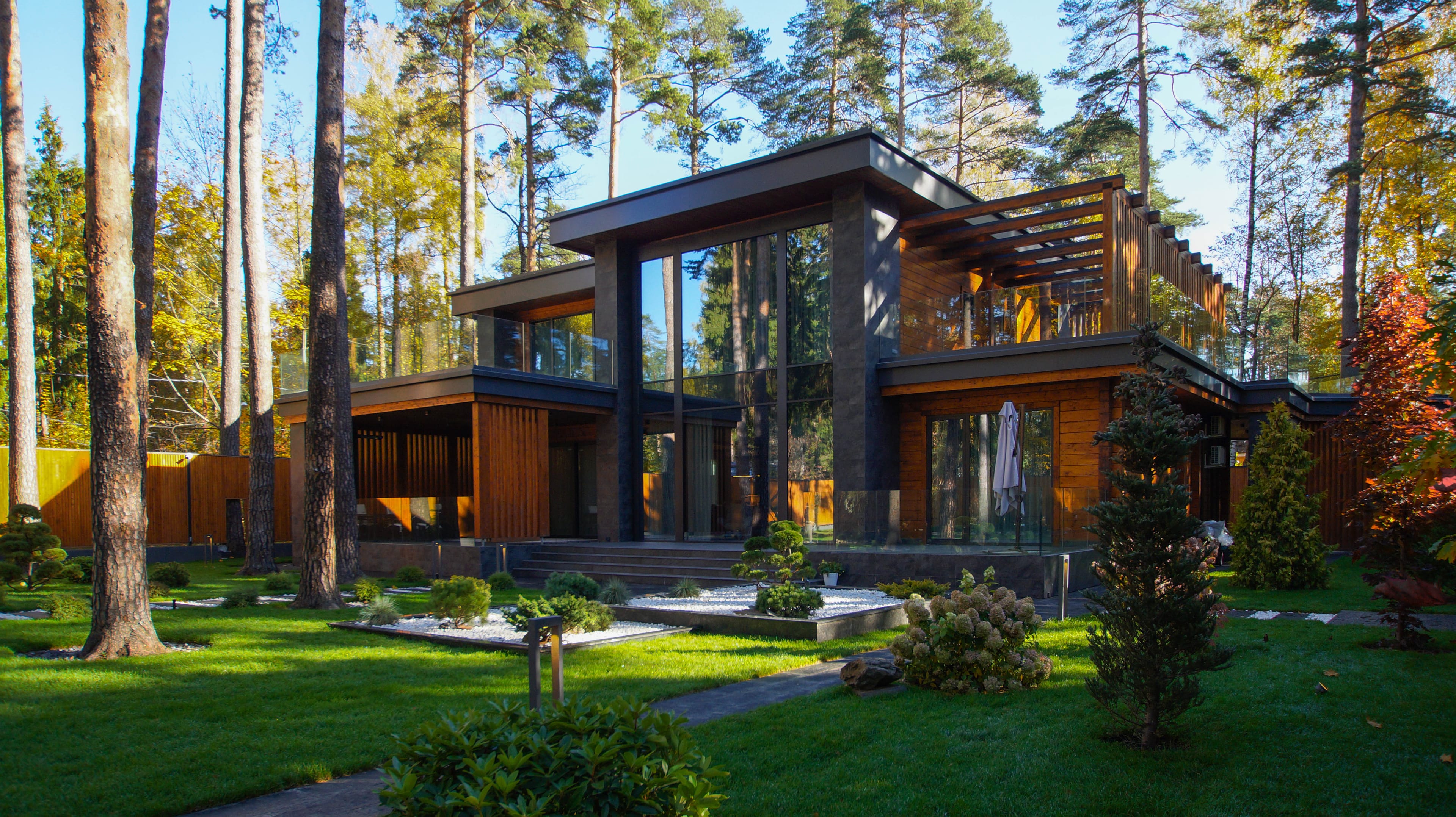

«Визитная карточка» дома — масштабный витраж на главном фасаде деревянного коттеджа: панорамный обзор, ощущение единения с сосновым лесом вокруг и при этом решения, учитывающие особенности деревянного домостроения — усадку и подвижность основания.

Инженерное решение

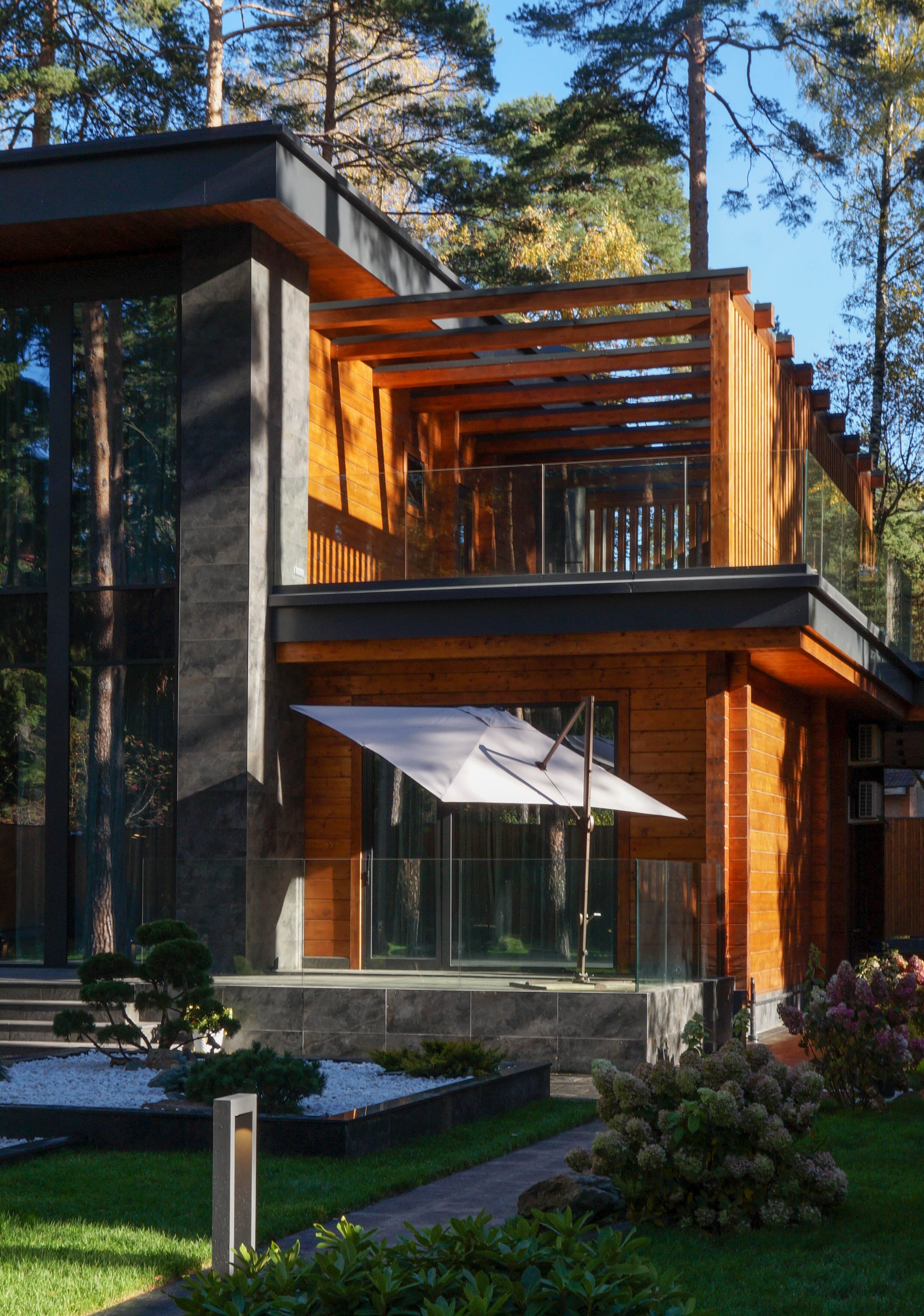

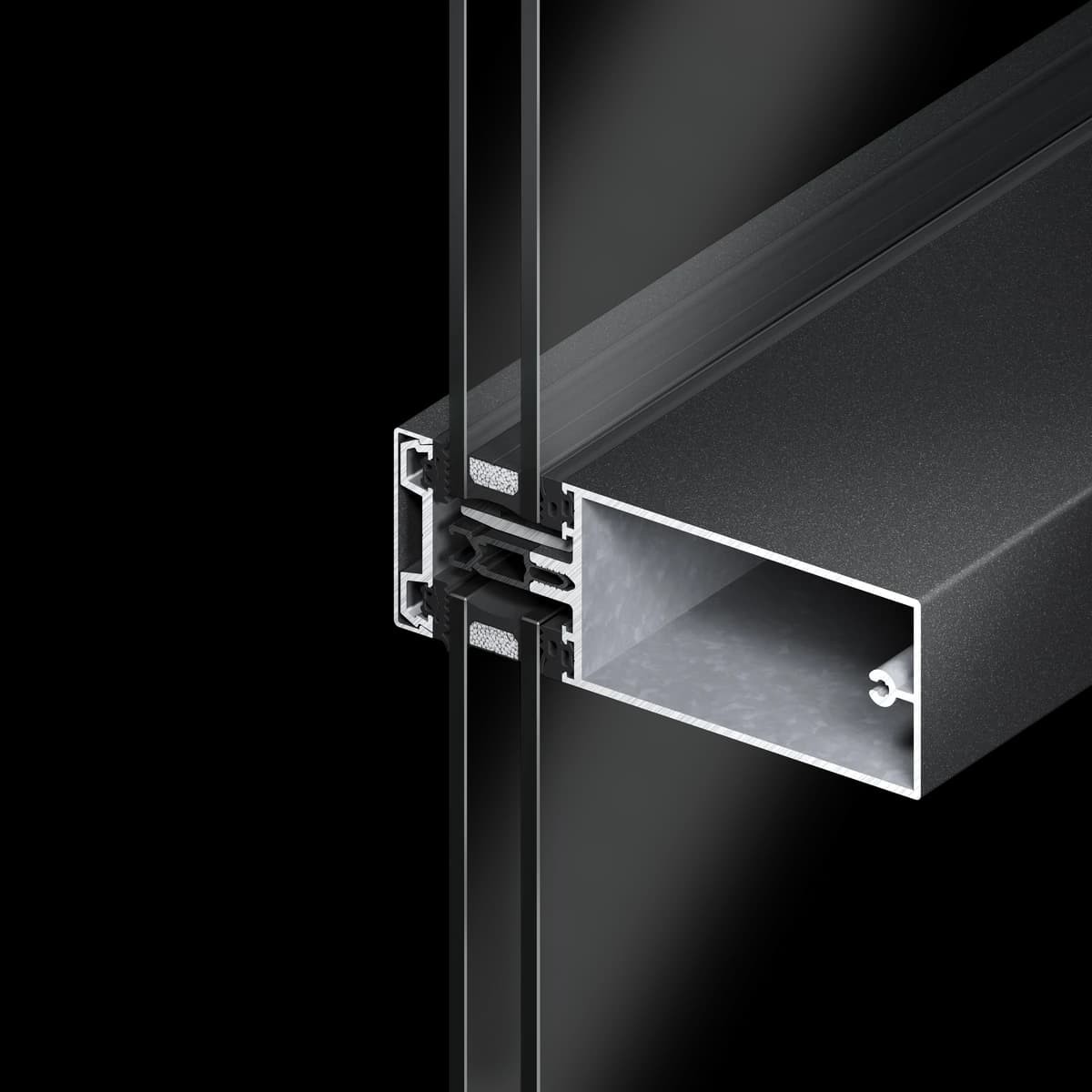

Витраж выполнен на фасадной системе Schüco FWS 50, окна и двери — AWS/ADS 75, выход на террасу — подъёмно-раздвижная ASE 80.HI. Крупнейшие заполнения витража — стеклопакеты 2976 × 3326 мм площадью почти 10 м² каждый: двухкамерные, 66 мм, с закалённым мультифункциональным стеклом HP Neutral 60/40, тёплыми дистанционными рамками и аргоном в камерах. Всего в проекте 52 стеклопакета общей площадью 129 м² — каждый просчитан в спецификации КМ отдельно.

Цвет — фактурное архитектурное покрытие Interpon (AkzoNobel) Noir 2100 Sable снаружи и изнутри, толщина слоя не менее 70 мкм по ГОСТ 9.410. В зонах примыкания к кровле и перекрытиям использован стемалит RAL 7021 — непрозрачное эмалированное стекло, закрывающее конструктив без потери единой плоскости фасада.

Крепление алюминия к стальным кронштейнам и бетону — только через изолирующие ПВХ и паронитовые прокладки, соединения — на нержавеющем крепеже: пары «сталь—алюминий» исключены, коррозии в узлах не будет.

Как мы работали

Проект выполнен на основании геодезической съёмки, до запуска производства сделаны контрольные обмеры. Рабочая документация — 20 оконных позиций и 21 проработанный узел примыкания. Монтажные швы — по ГОСТ 30971-2012, монтаж «под ключ» силами собственных бригад.
