Задача заказчика

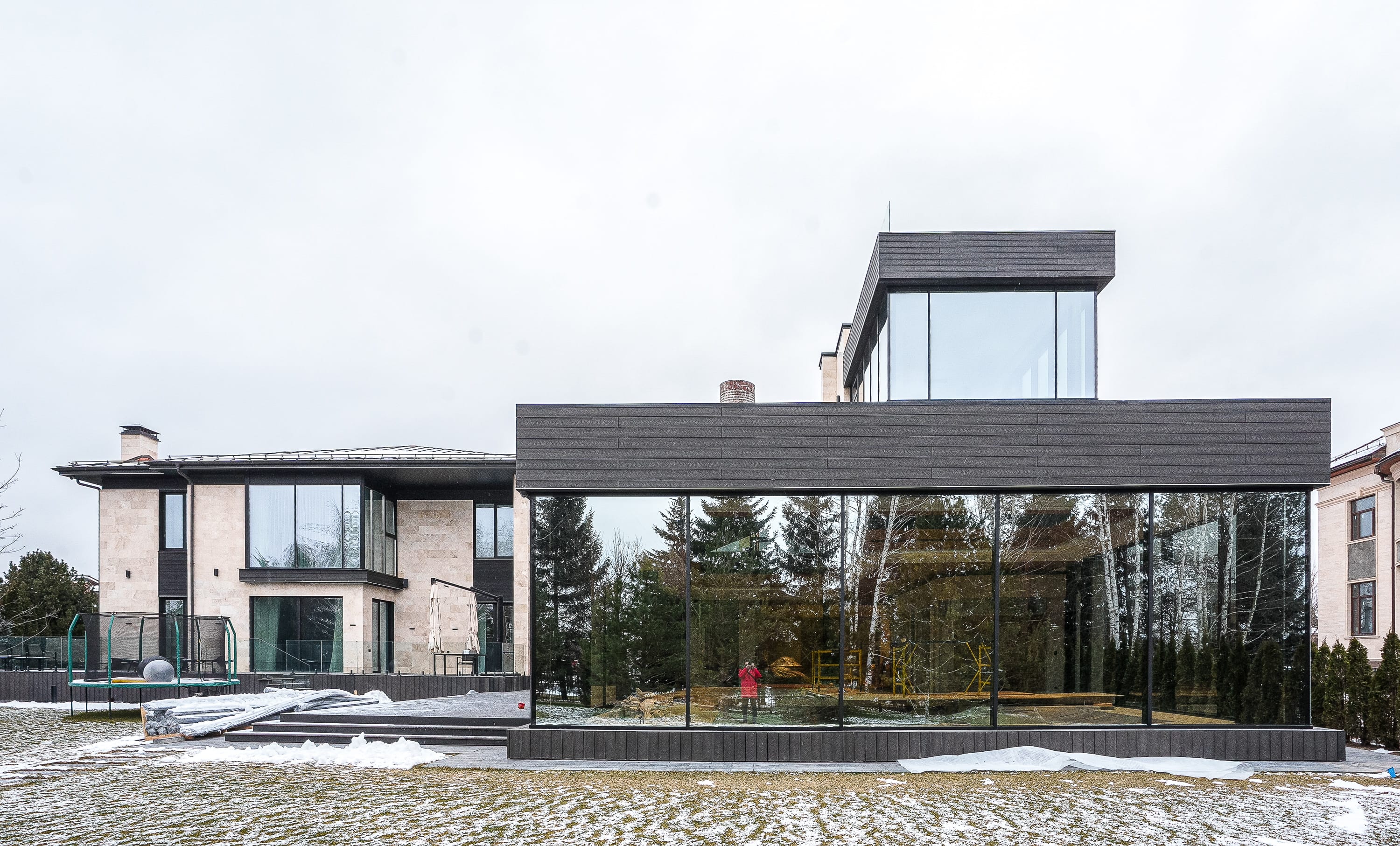

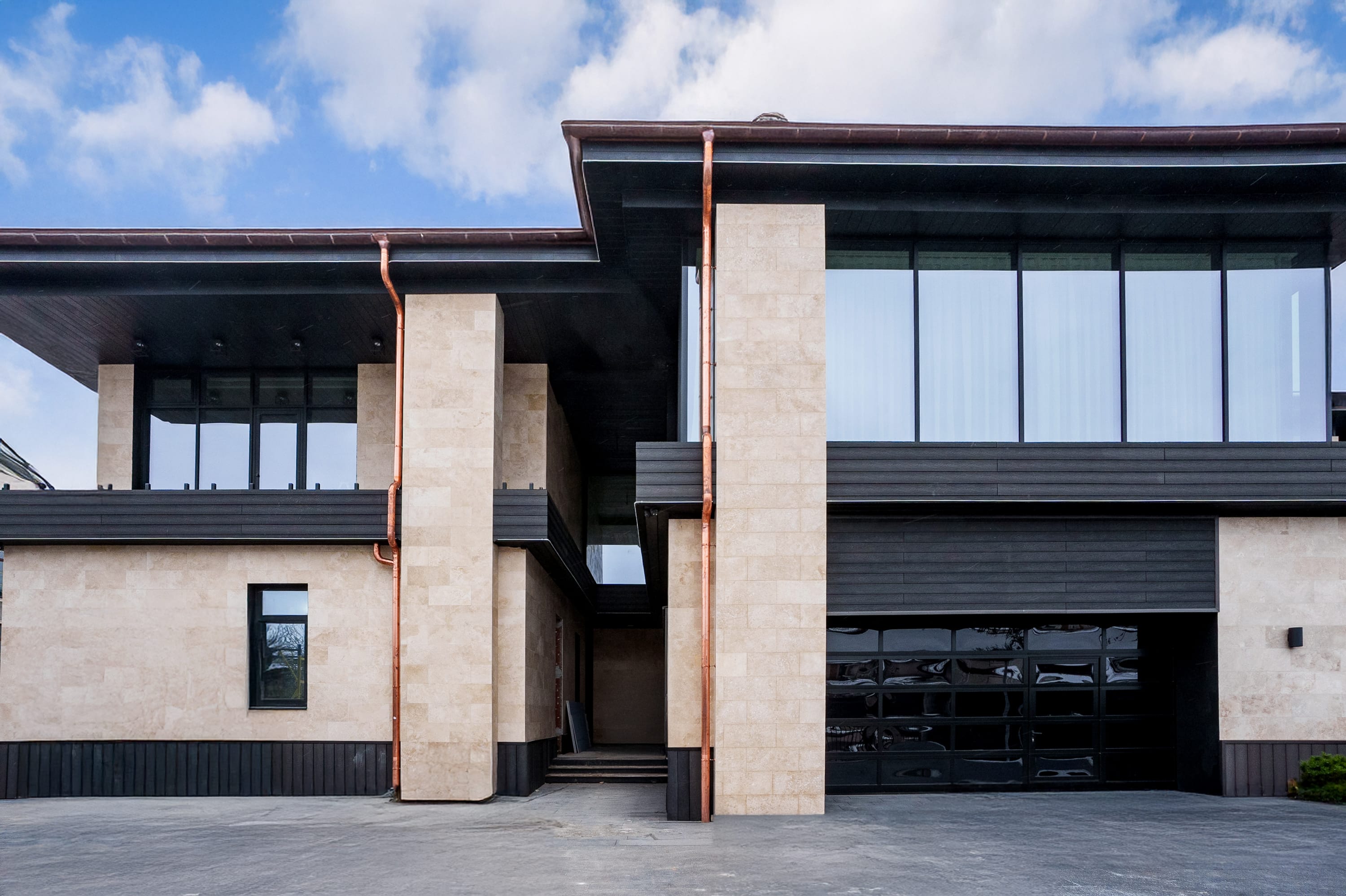

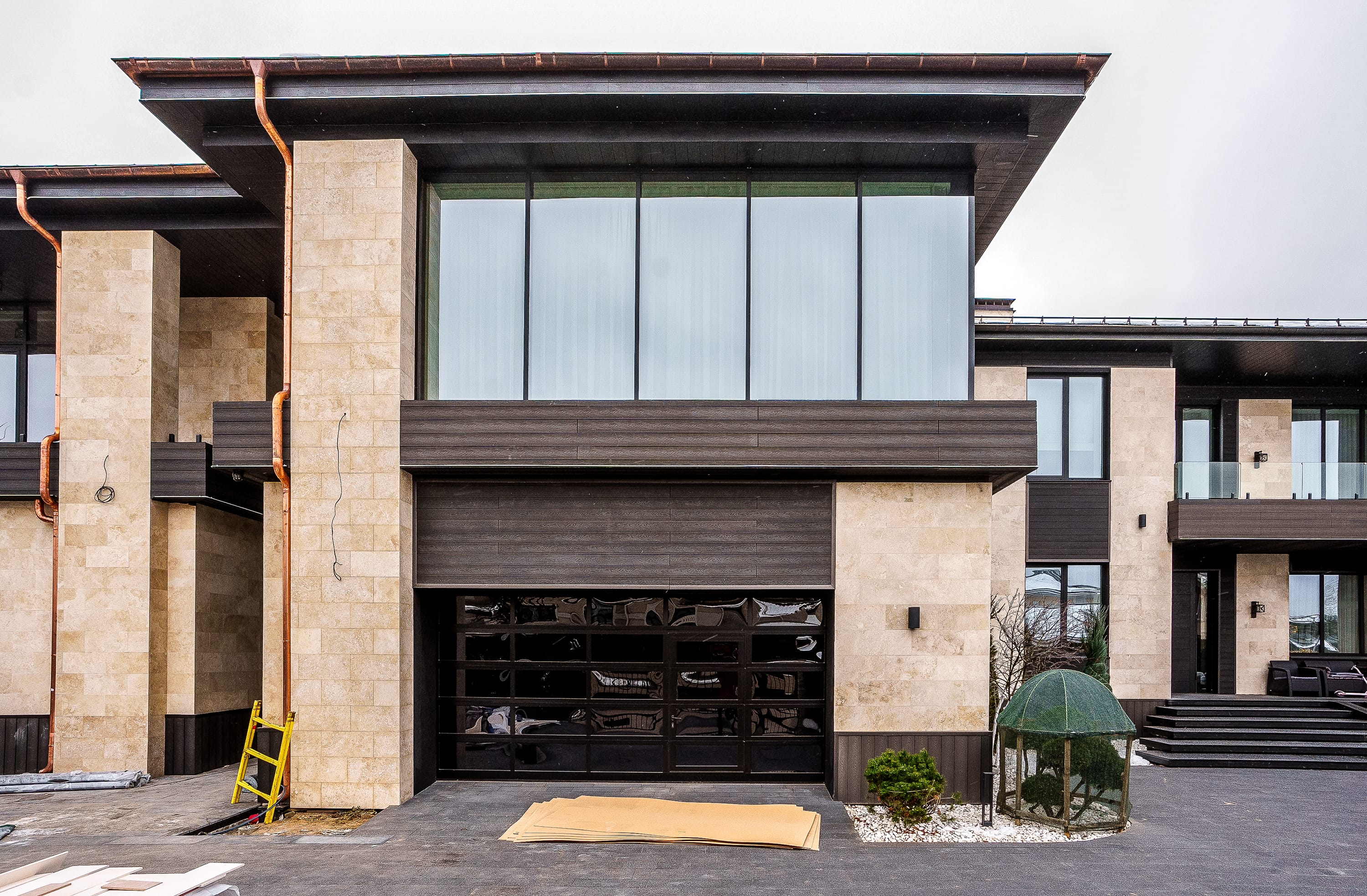

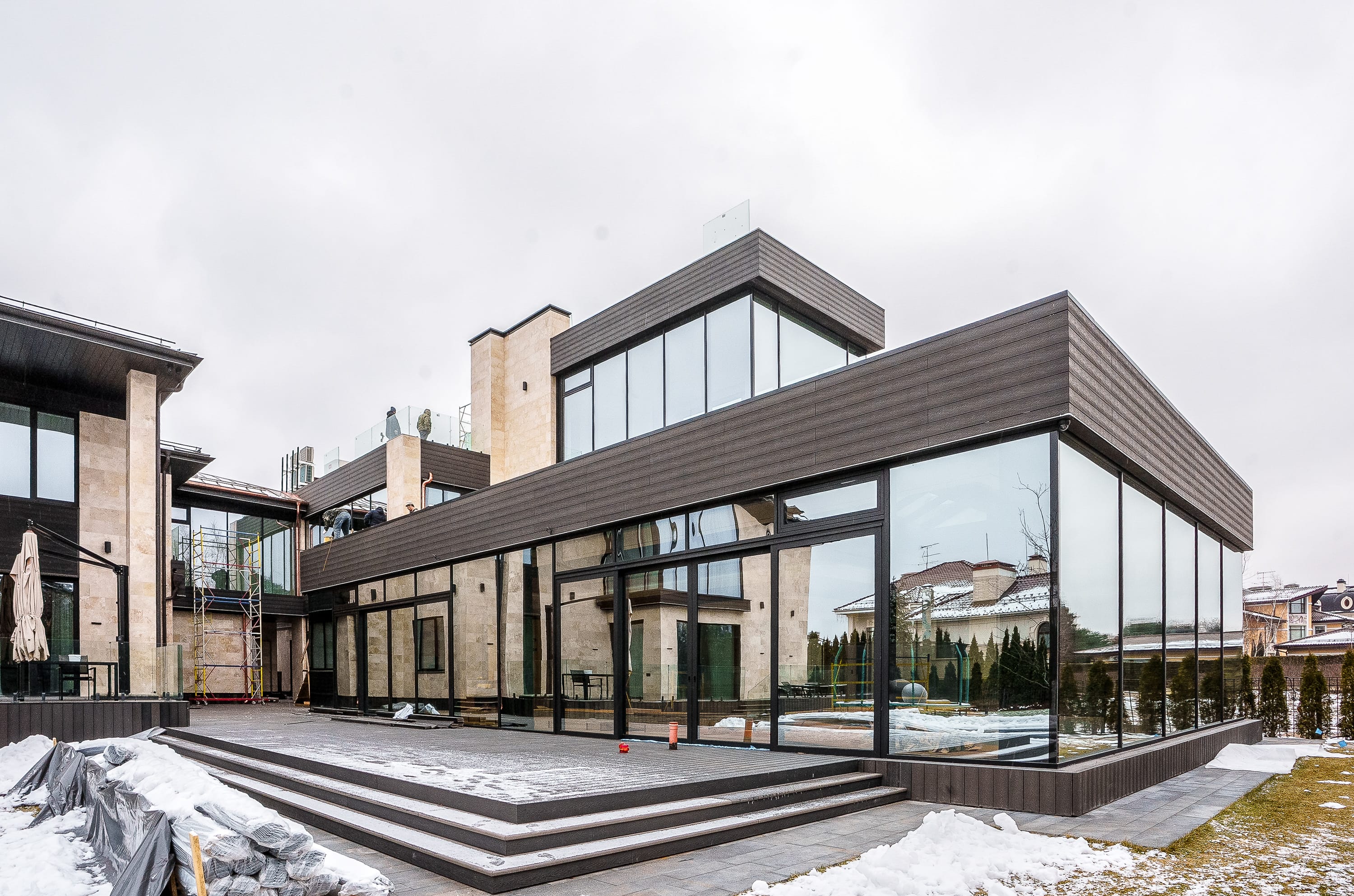

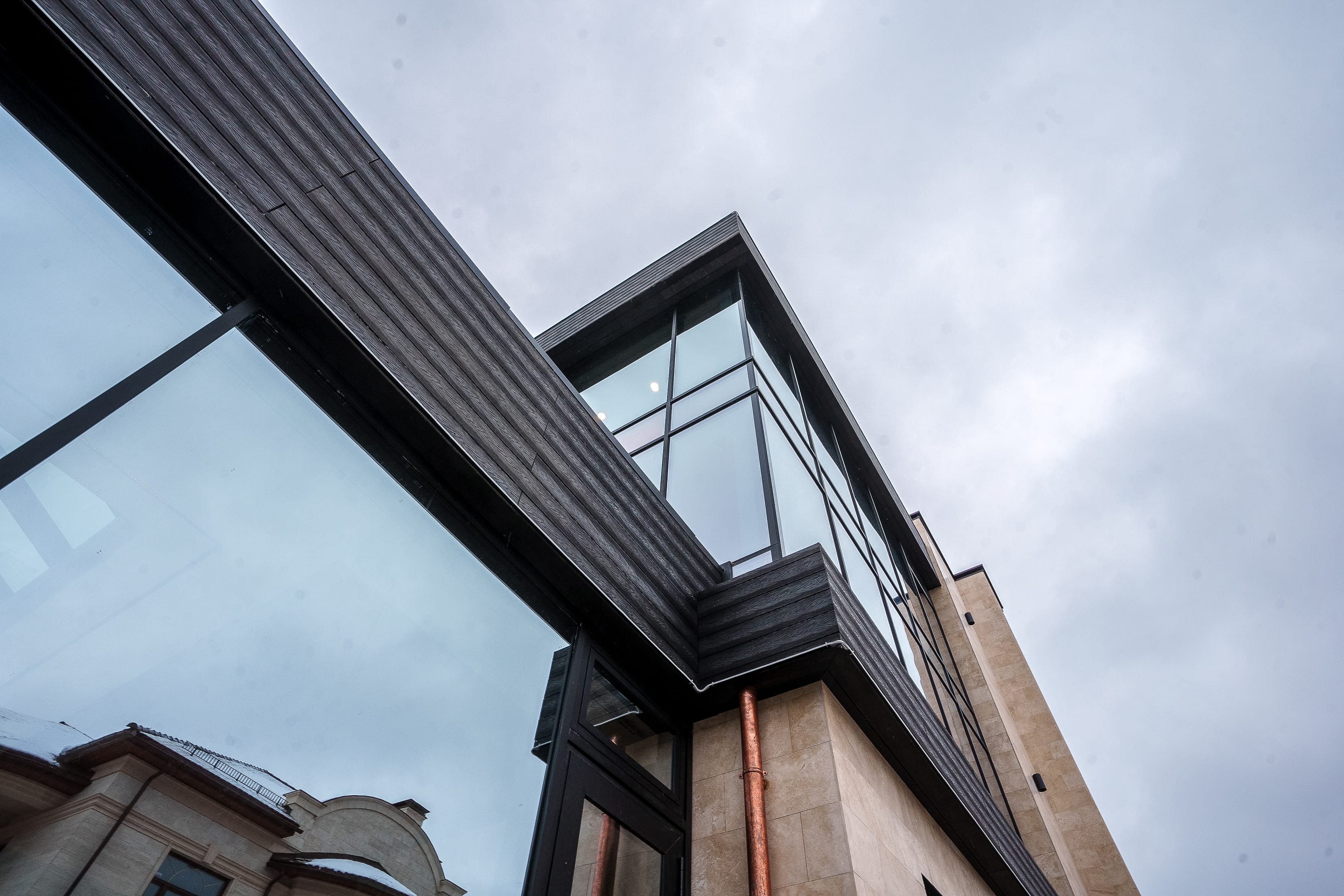

Реализовать панорамное остекление трёхэтажного дома по индивидуальным требованиям архитектора: витражи в три уровня, панорамно-сдвижные выходы, стеклянная кровля — с высокой энергоэффективностью ограждающих конструкций и единой чёрной гаммой (RAL 9005 муар) снаружи и изнутри.
Инженерное решение

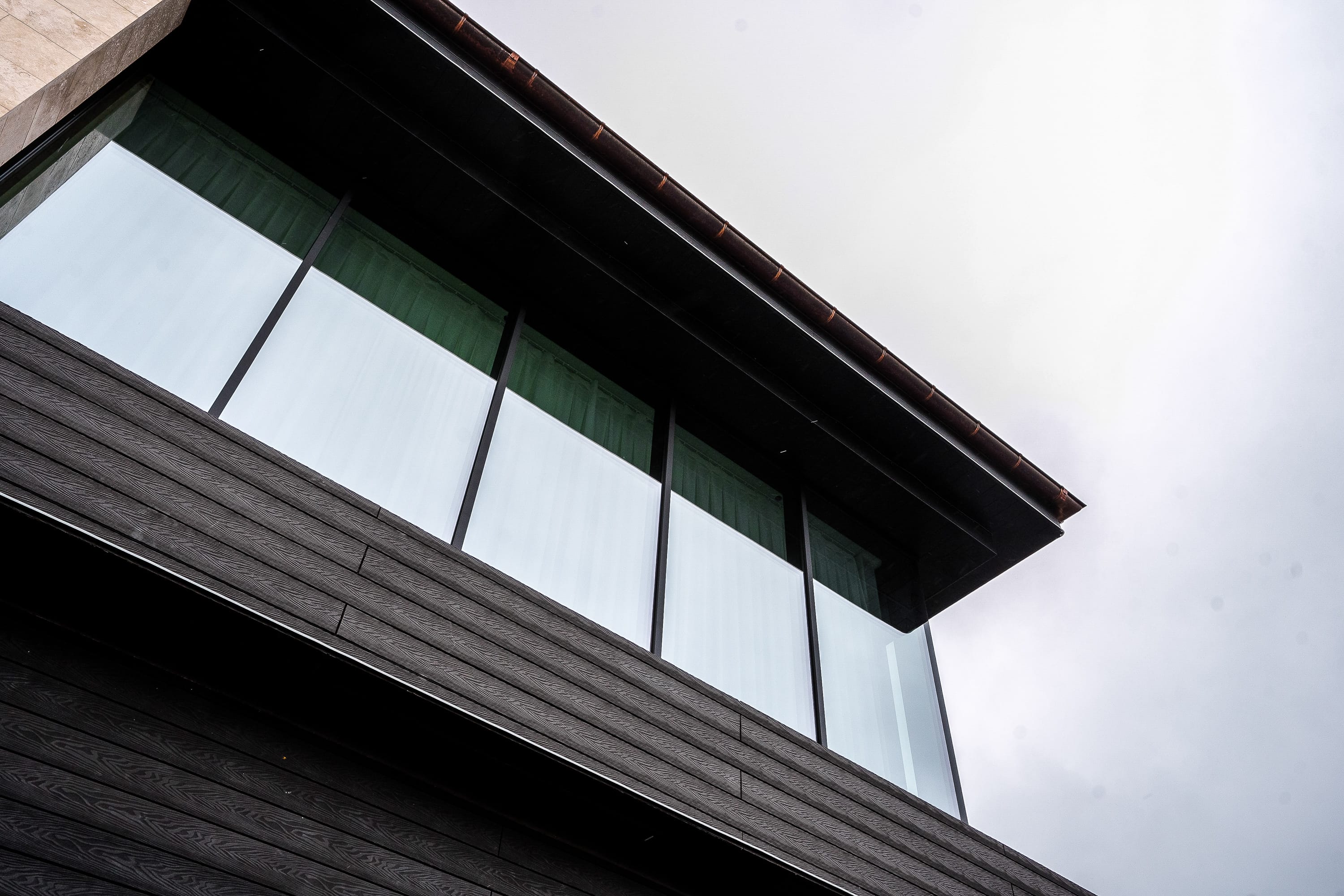

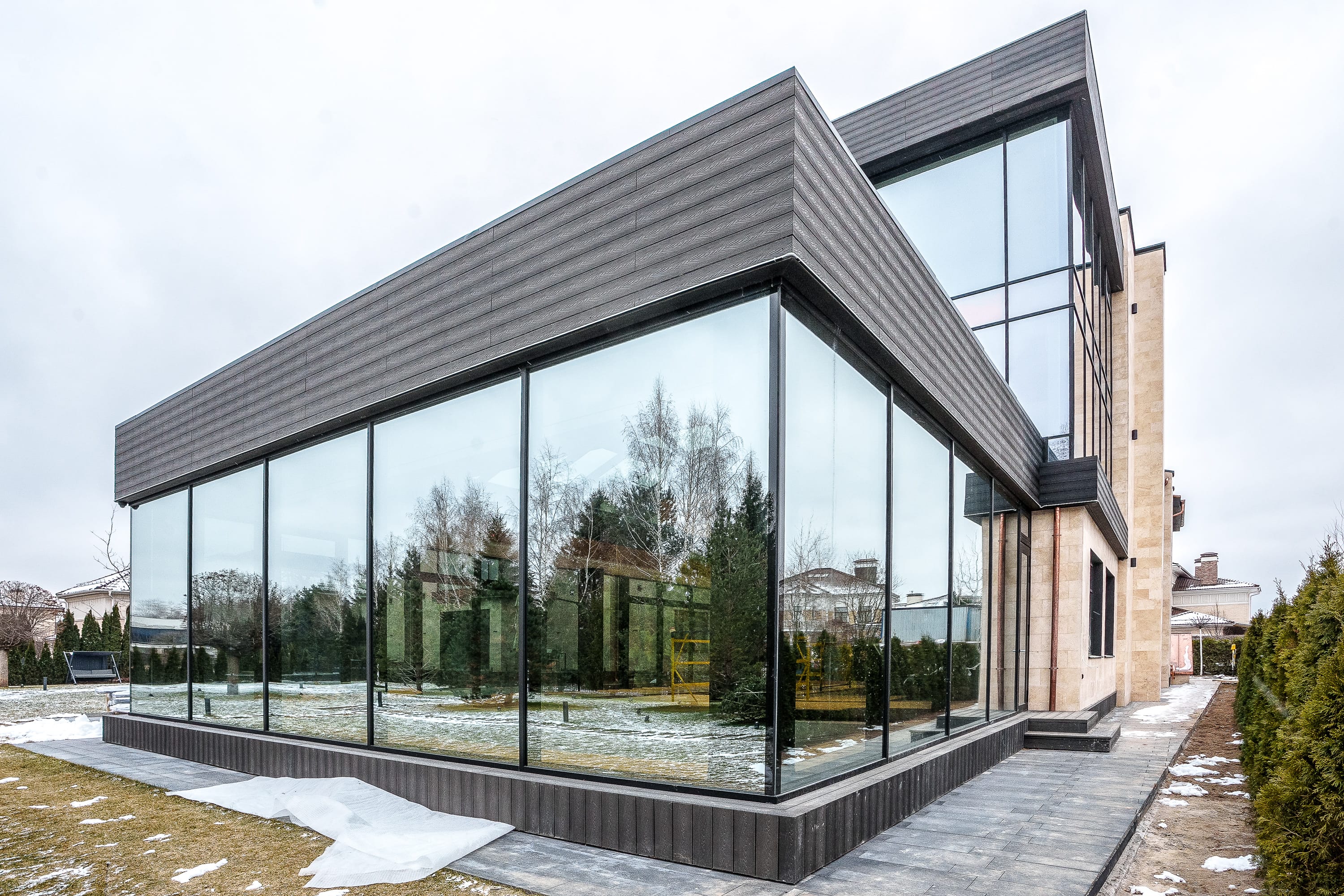

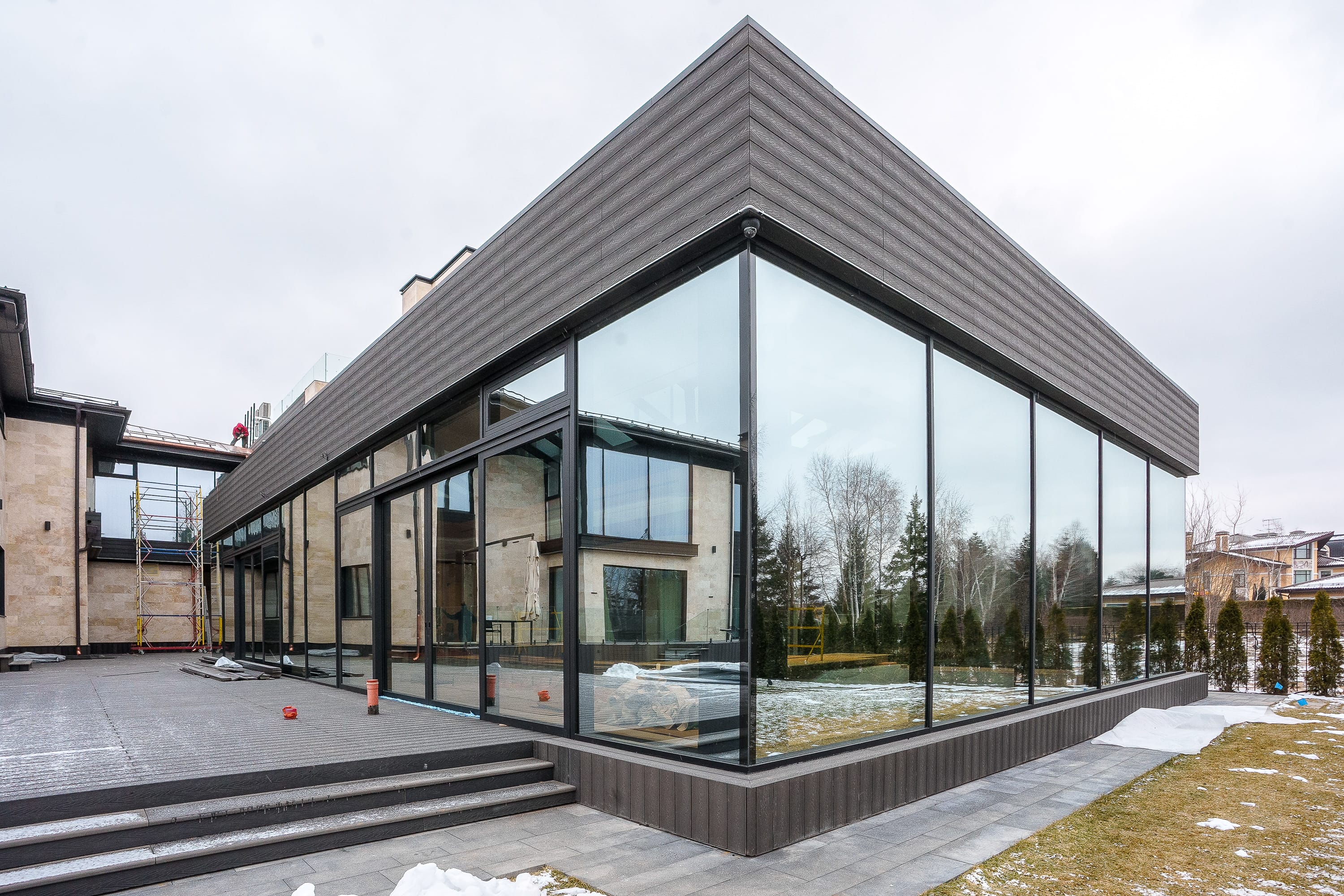

Несущая основа — стоечно-ригельная система Schüco FWS 50 с терморазрывом и видимой шириной профиля всего 50 мм, закреплённая к перекрытиям через стальные оцинкованные кронштейны шести типоразмеров (для каждого сечения — свой расчётный узел). В каркас витражей встроены двери Schüco AWS 75.SI+/AD UP 75 и панорамно-сдвижные порталы ASE 80.HI с фурнитурой, рассчитанной на створки массой до 350 кг, с блокировкой в четырёх точках.
Вентиляцию решили без «форточек» в панораме: фрамуги с электроприводом Schüco TipTronic SimplySmart 170 открываются с кнопки, не нарушая рисунок фасада.

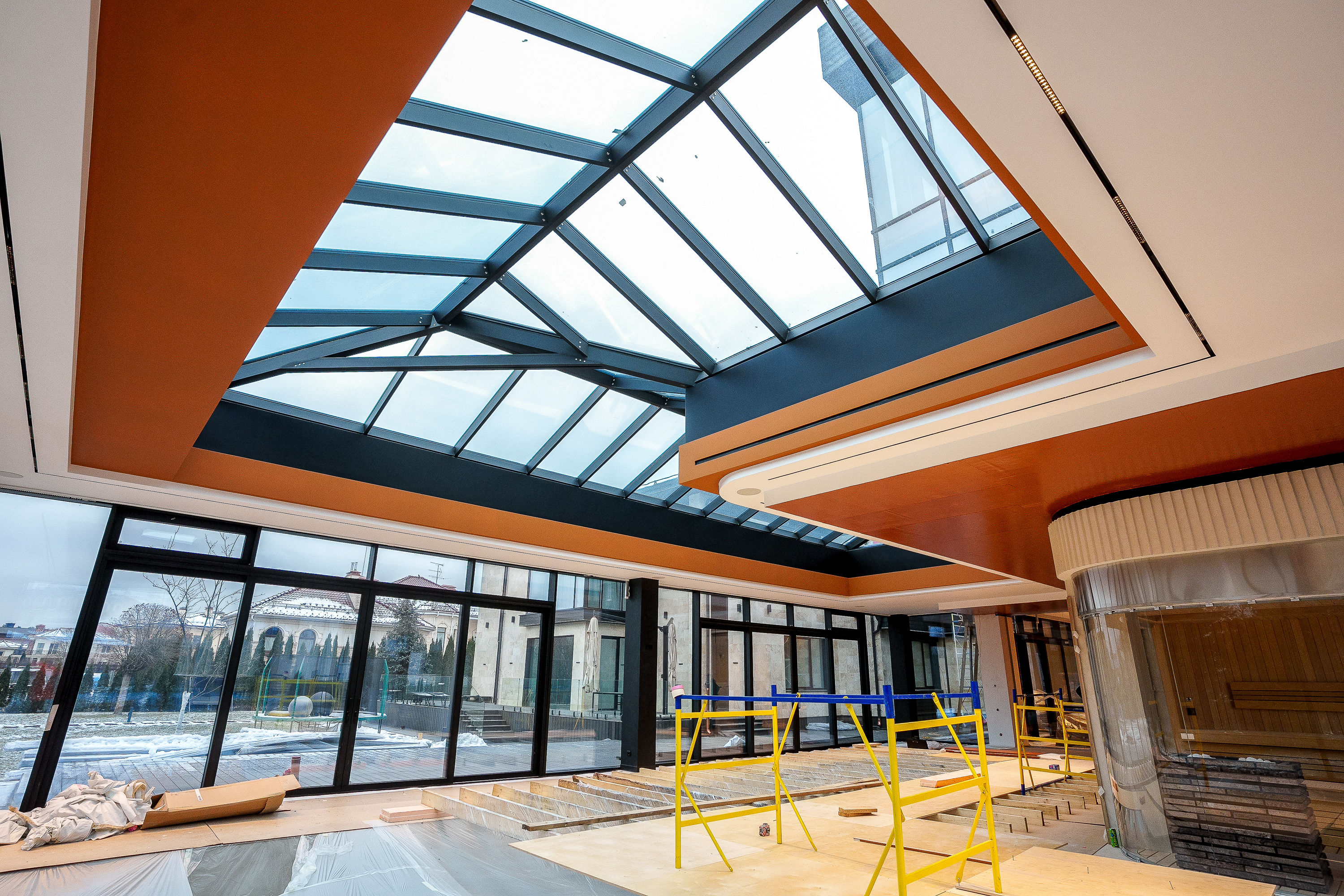

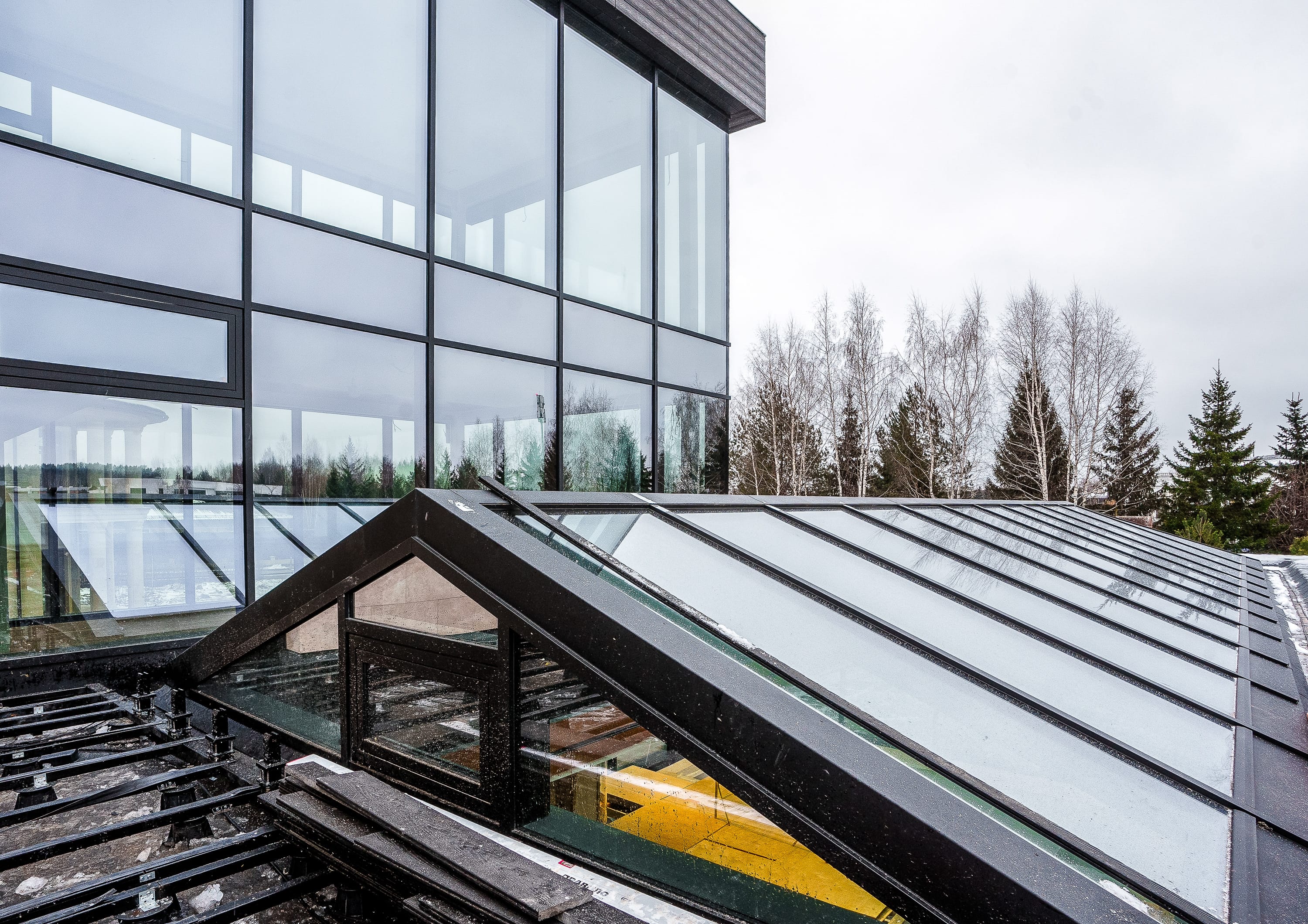

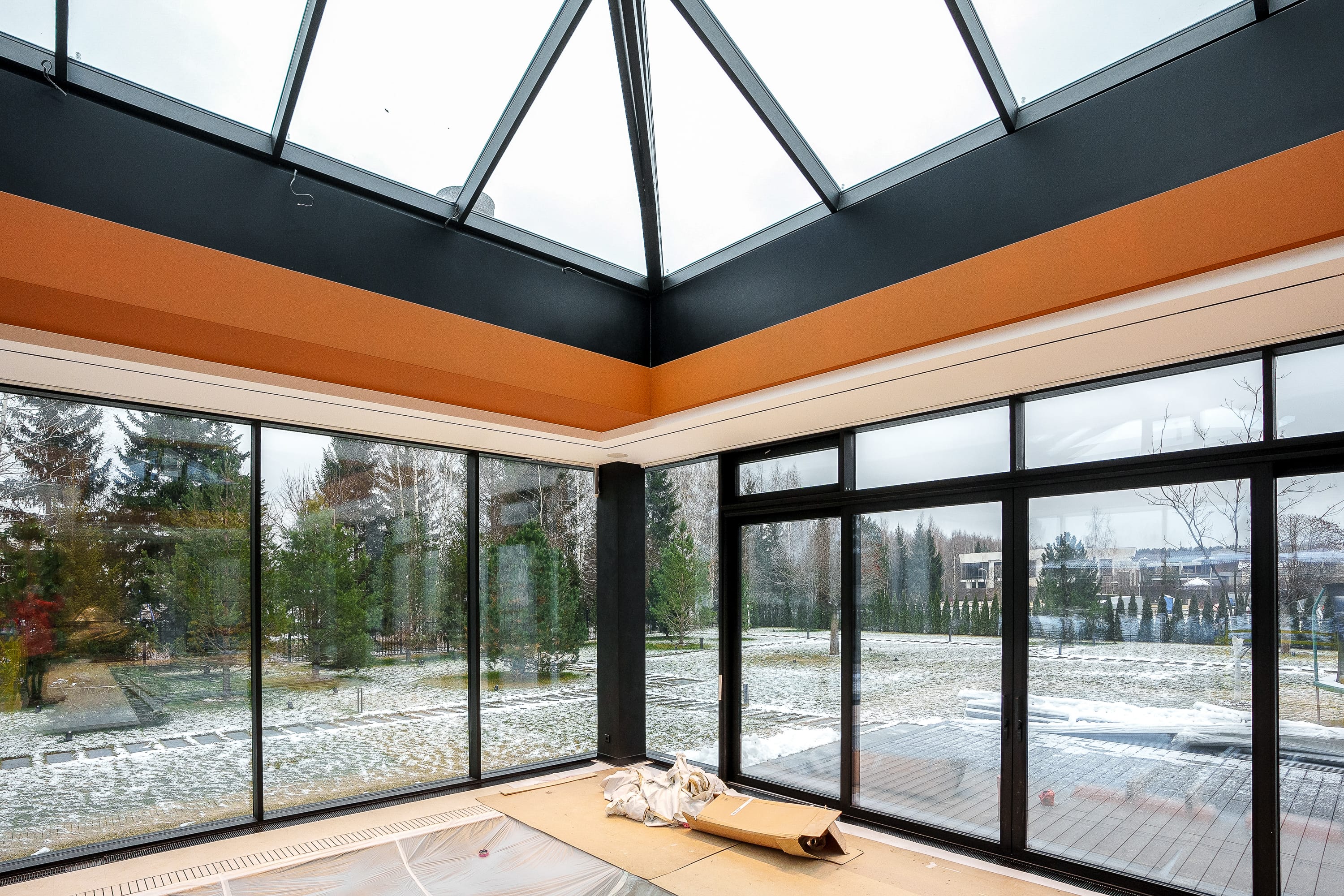

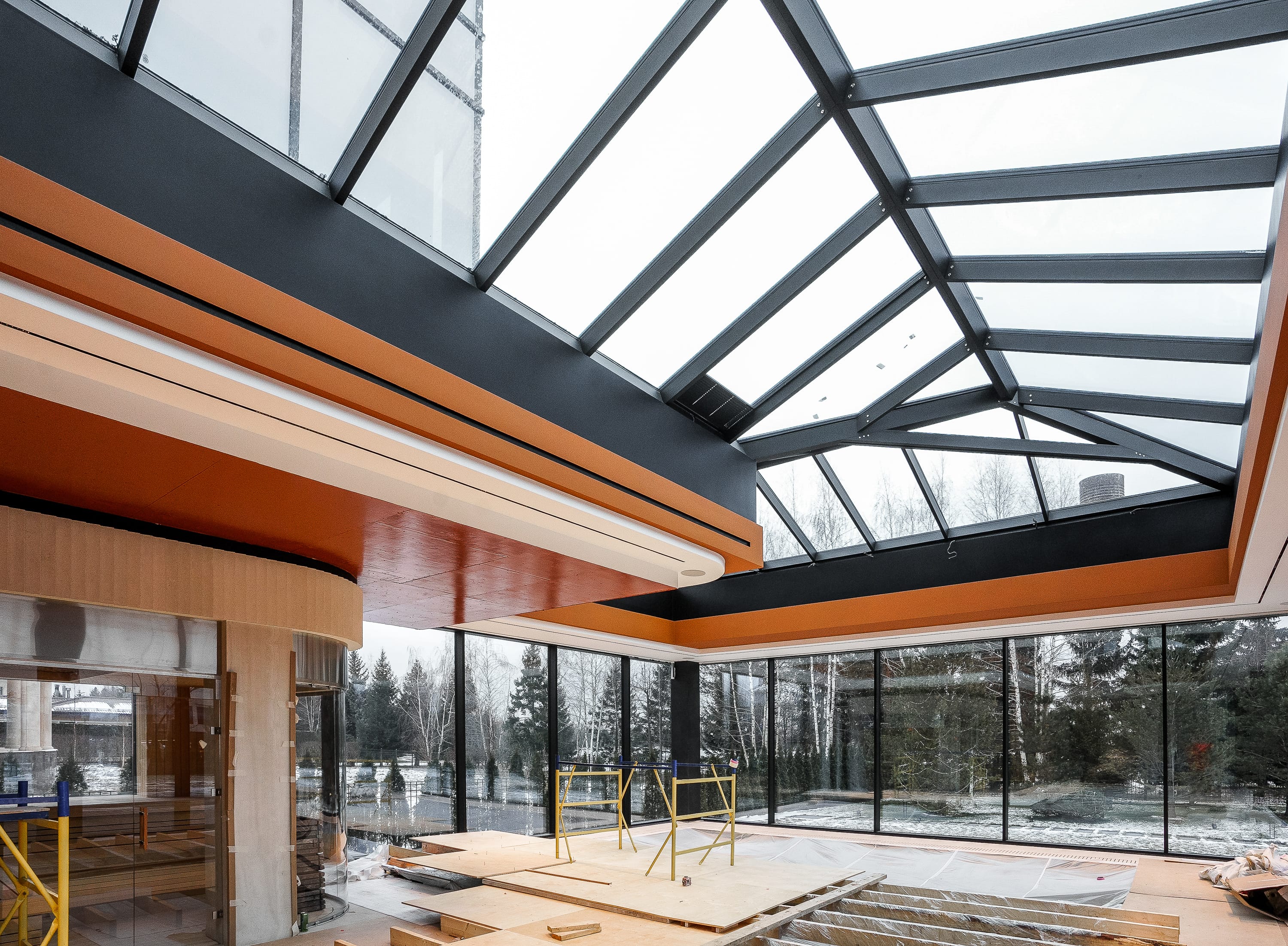

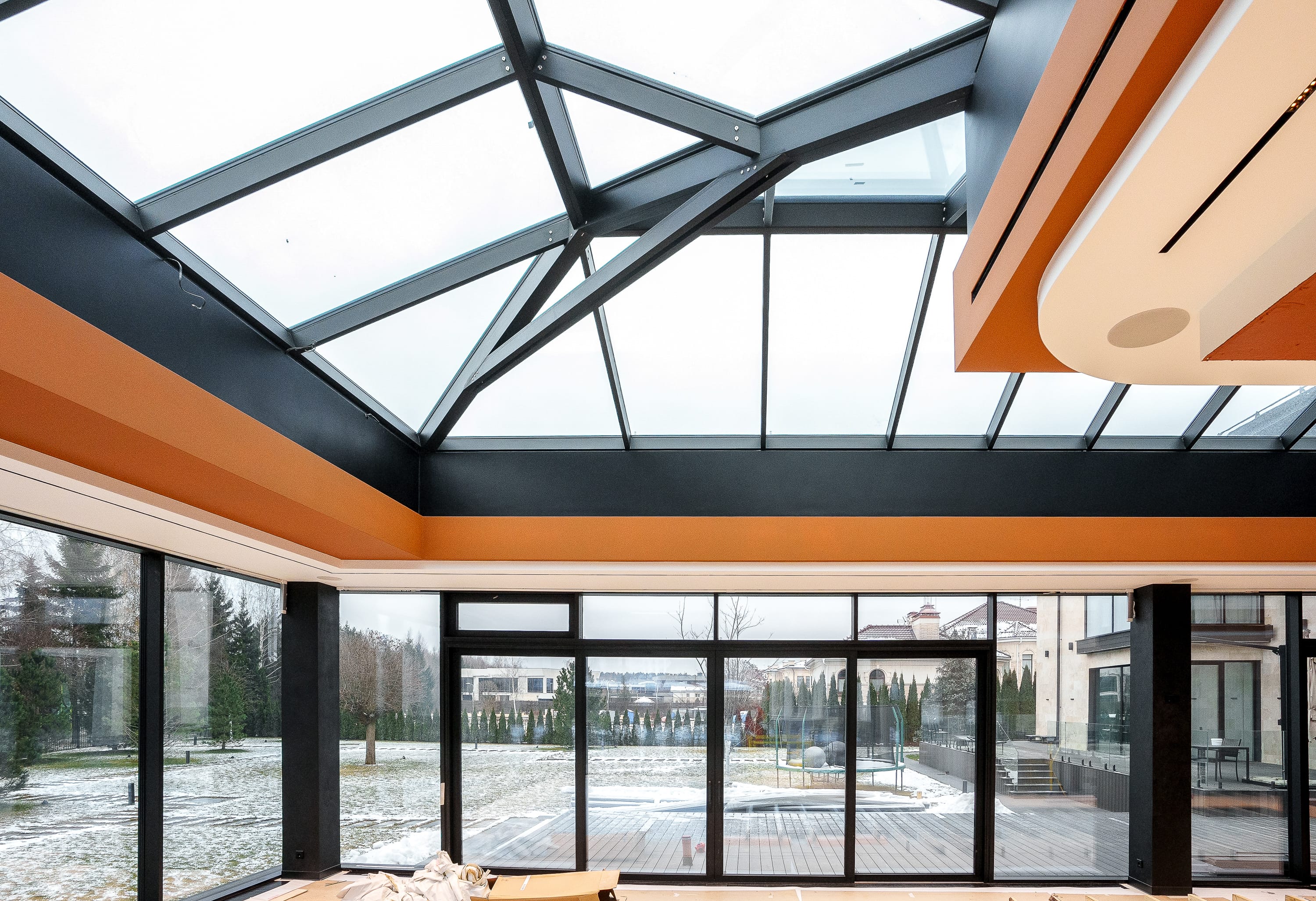

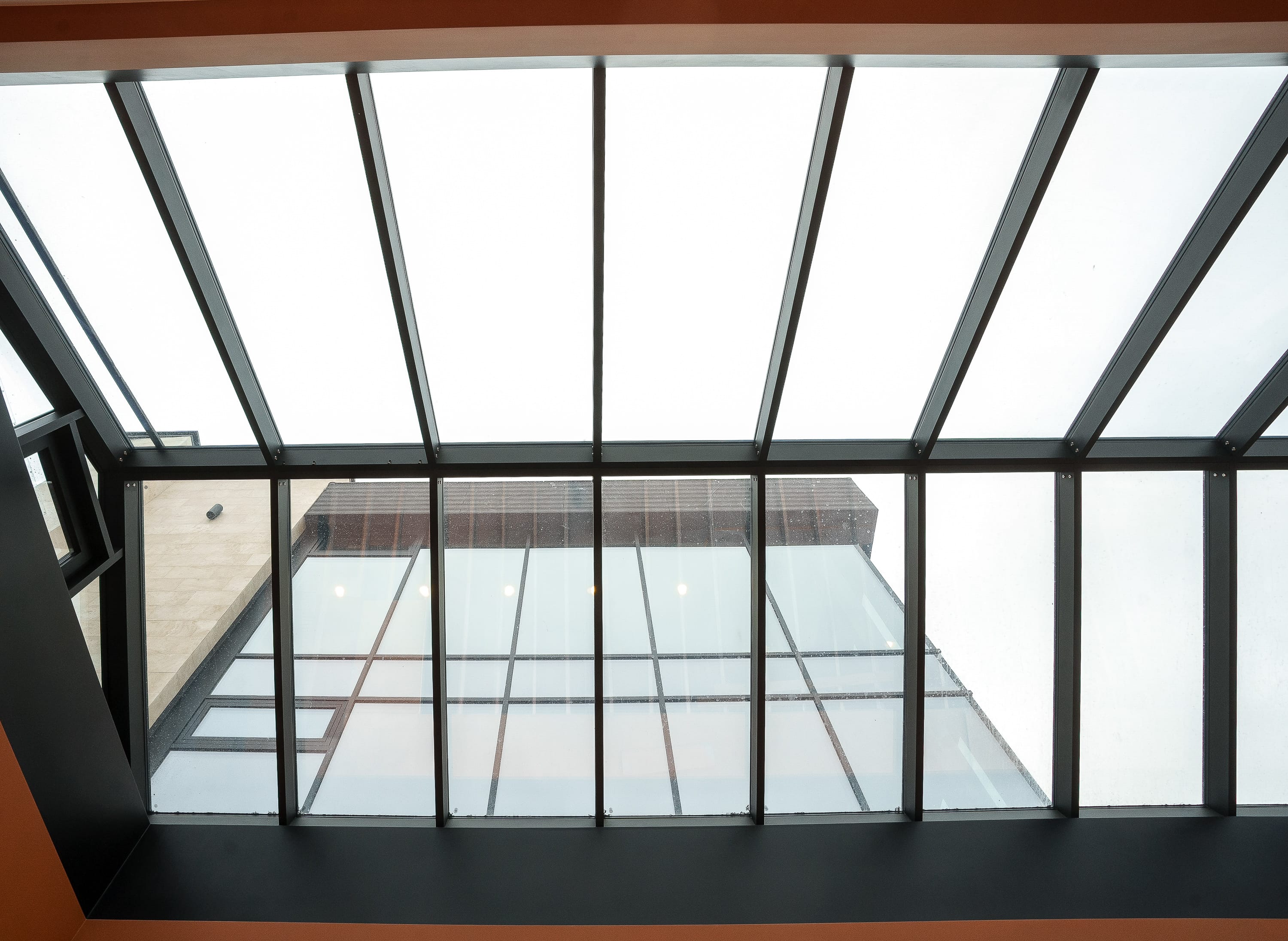

Стеклопакеты подобраны по этажам с разной светопропускной способностью — HP N35/26 на первом, N50/32 на втором и N60/40 на третьем этаже: чем выше инсоляция, тем сильнее солнцезащита. Стеклянная кровля — из закалённых стеклопакетов с внутренним триплексом: даже при разрушении внешнего стекла заполнение остаётся в раме.
Против электрохимической коррозии в парах сталь—алюминий все сопряжения выполнены через паронитовые изолирующие прокладки, крепёж — нержавеющая сталь. Профиль — сплав AlMg0.7Si 6063, уплотнения EPDM.
Как мы работали

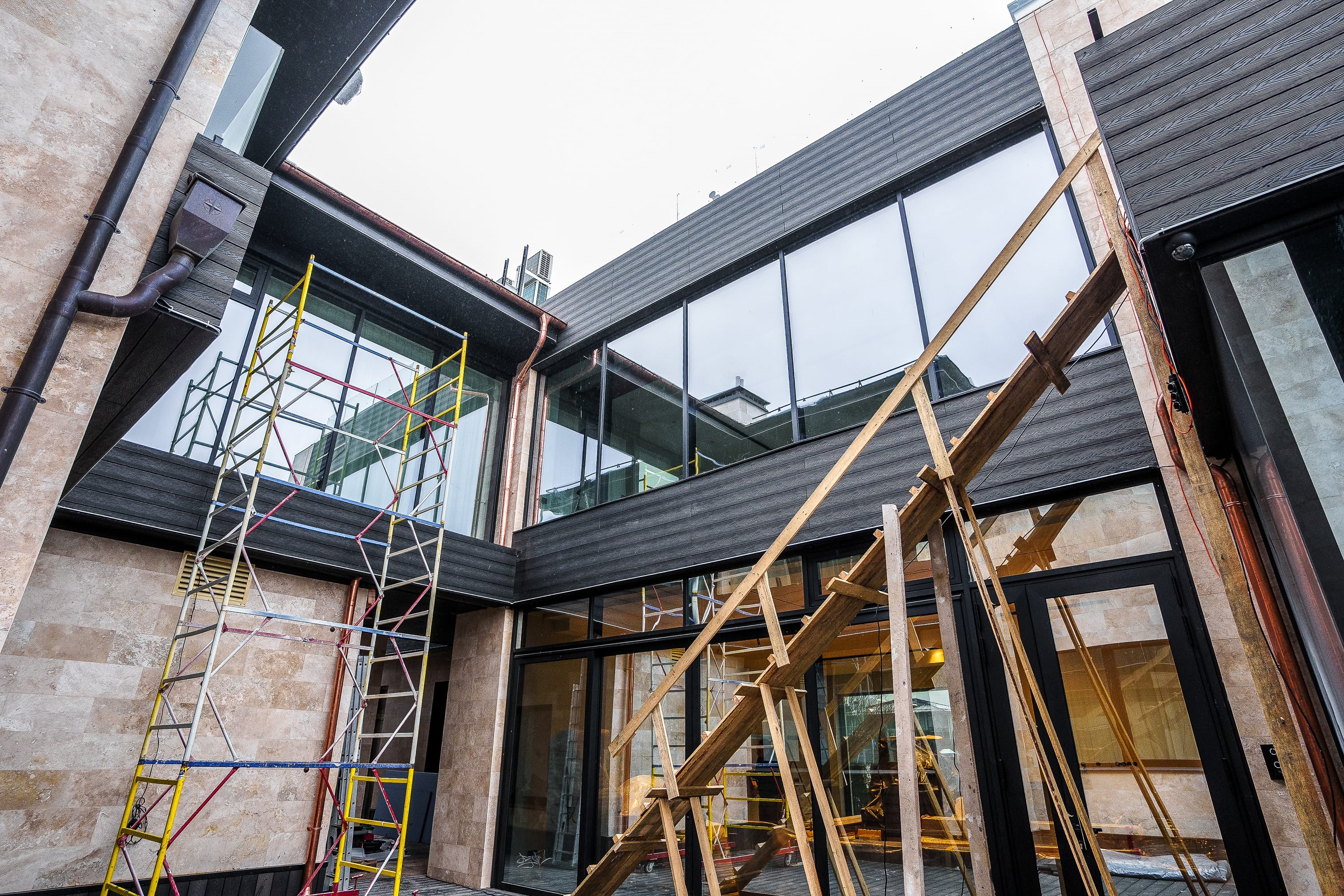

Полный цикл «Прогресса»: геодезическая съёмка, рабочая документация на 90 листов (фасады, 20 витражей, двери, 42 узла и кронштейны), производство и монтаж по СП 70.13330 с промежуточной приёмкой скрытых работ по актам. Гидроизоляция и молниезащита конструкций согласованы с архитектурными решениями дома.
Вопросы и ответы
Зачем разным этажам разные стеклопакеты?
Нагрев от солнца растёт с высотой и открытостью фасада. Мультифункциональные стёкла с разными коэффициентами (35/26, 50/32, 60/40 — светопропускание/солнечный фактор) позволяют выровнять микроклимат: наверху дом сильнее защищён от перегрева, внизу сохраняет максимум естественного света.
Как обслуживаются панорамно-сдвижные створки массой в сотни килограммов?
Система Schüco ASE 80.HI использует роликовые тележки и фурнитуру с запасом по массе (до 350 кг на створку в этом проекте). Усилие на ручке остаётся комфортным, а блокировка в четырёх точках обеспечивает прижим и герметичность по всему периметру.

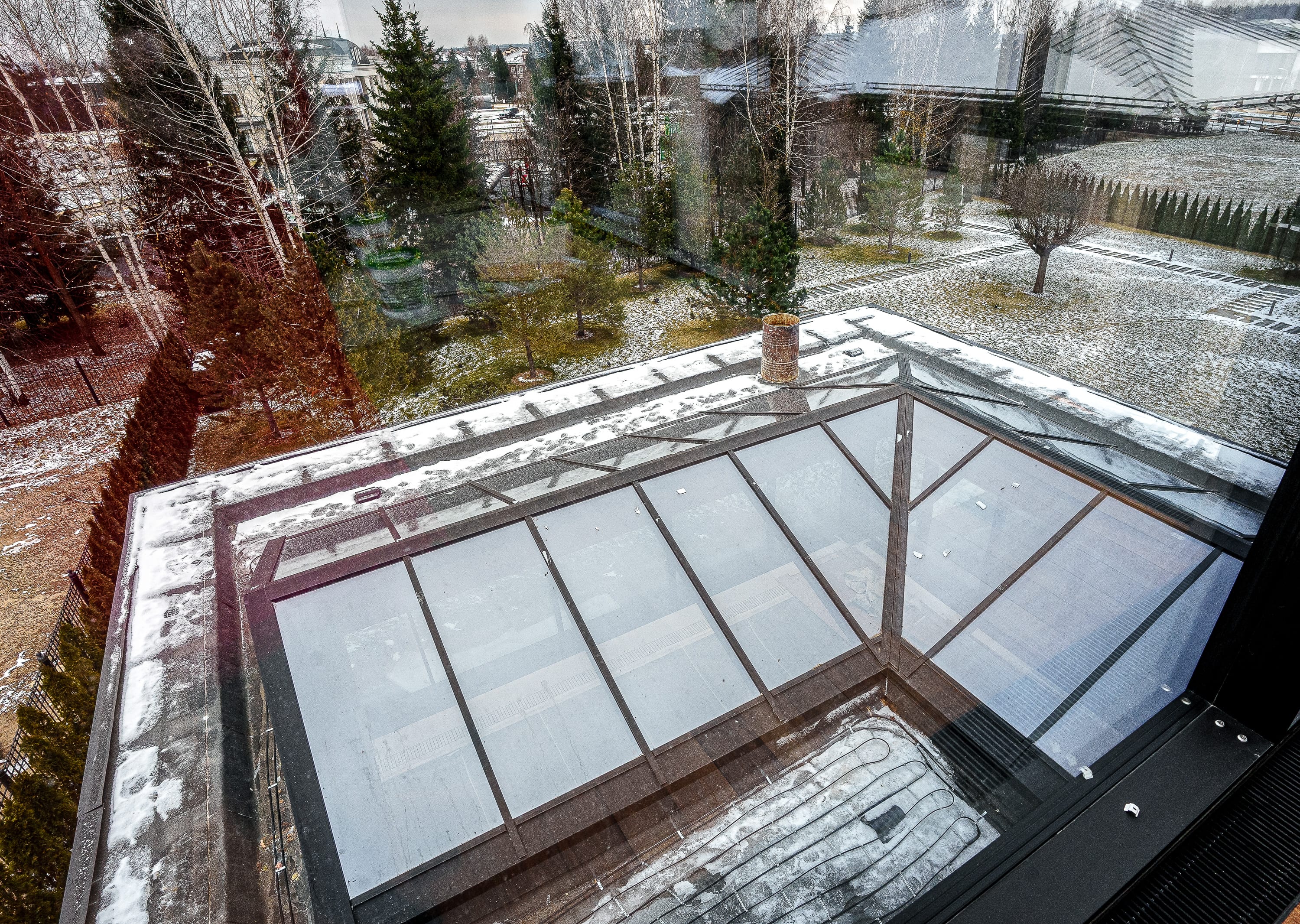

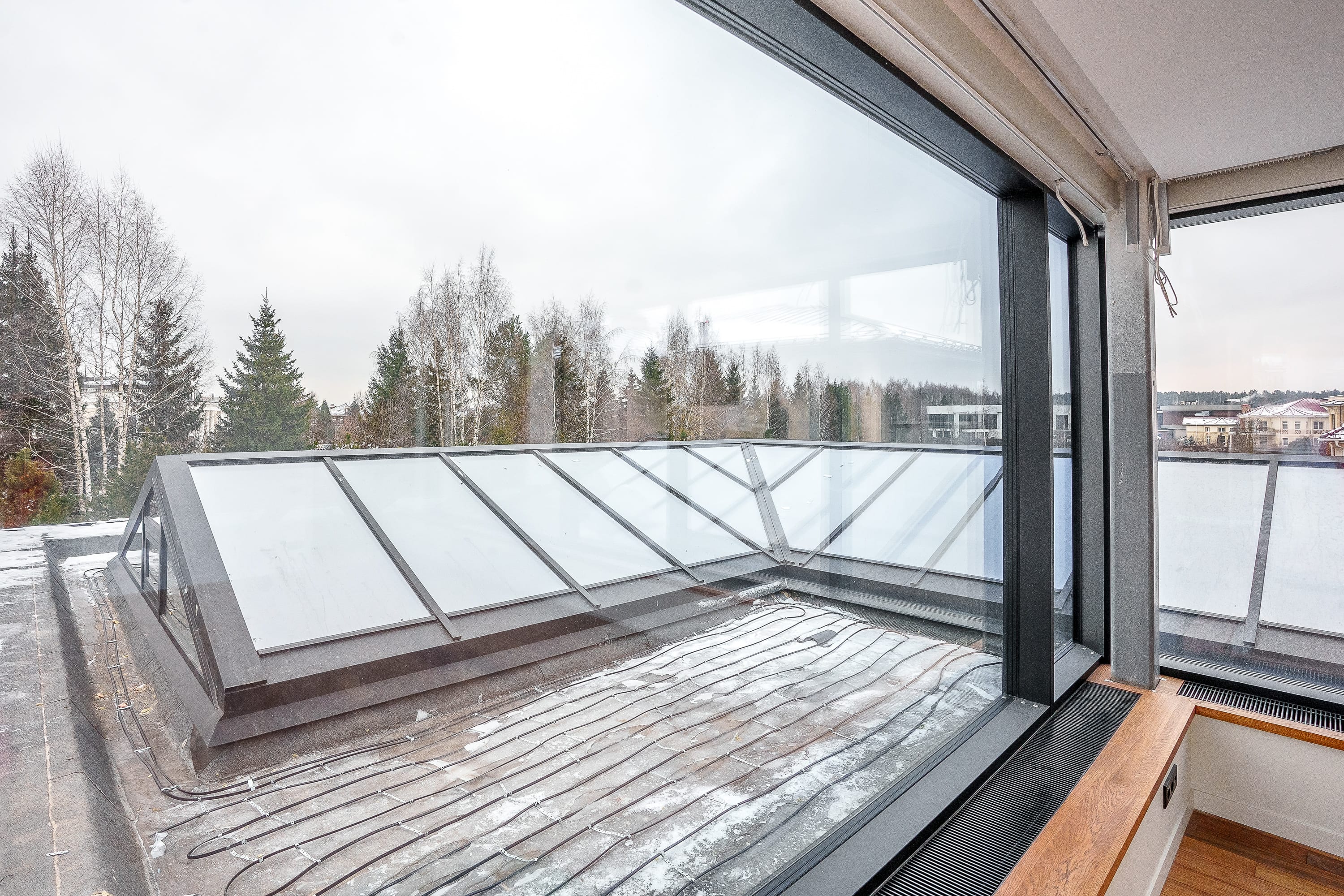

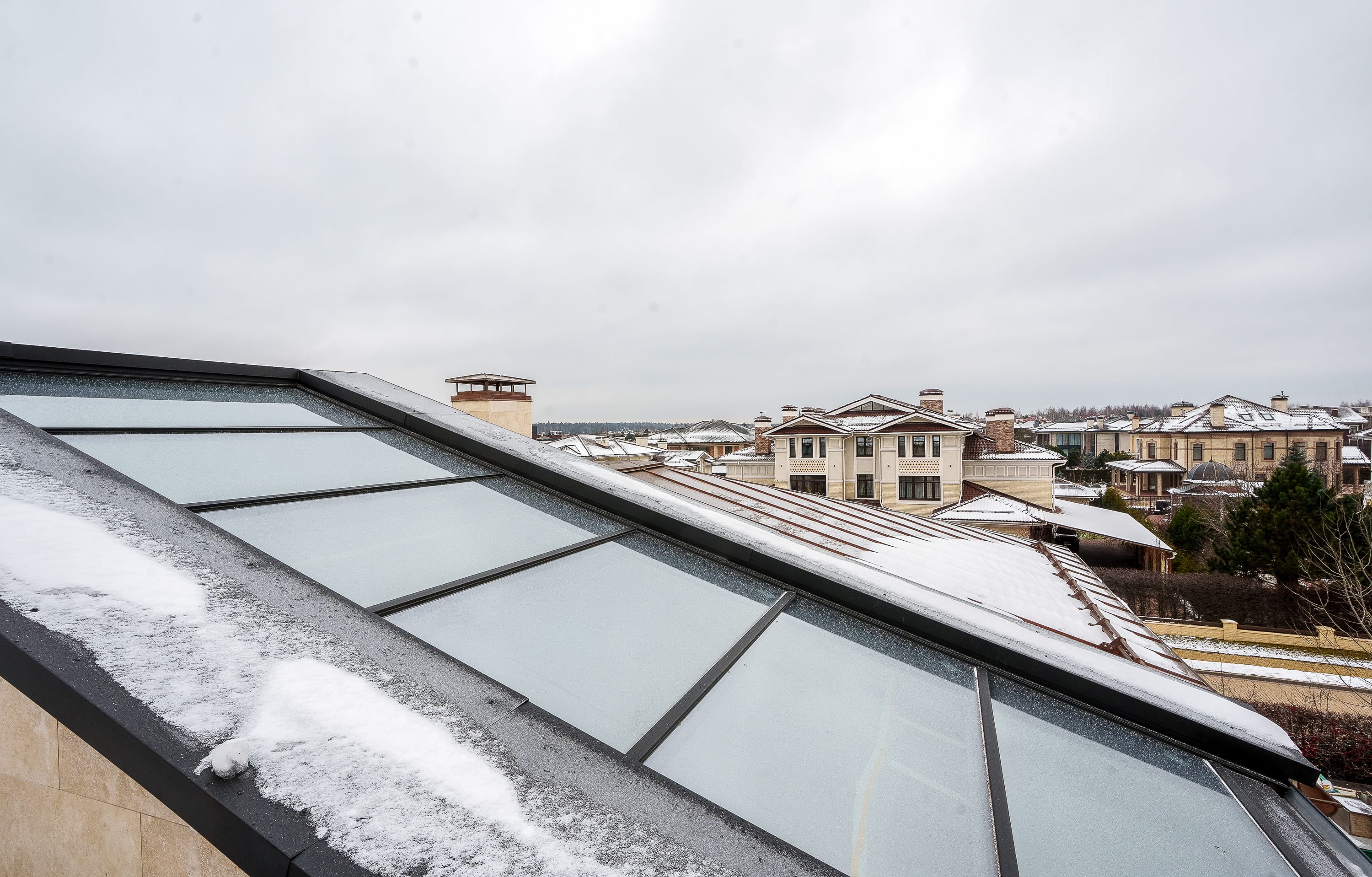

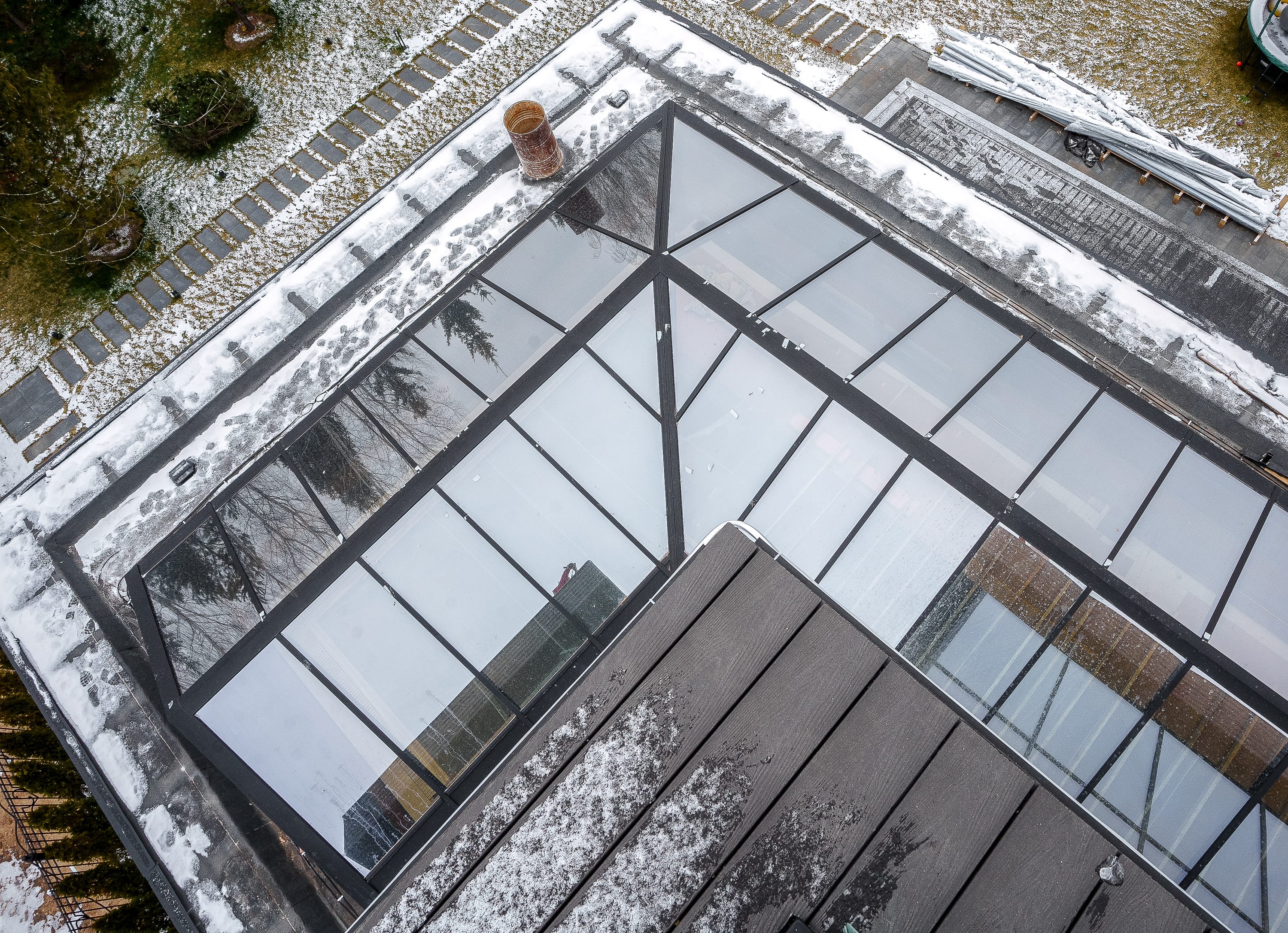

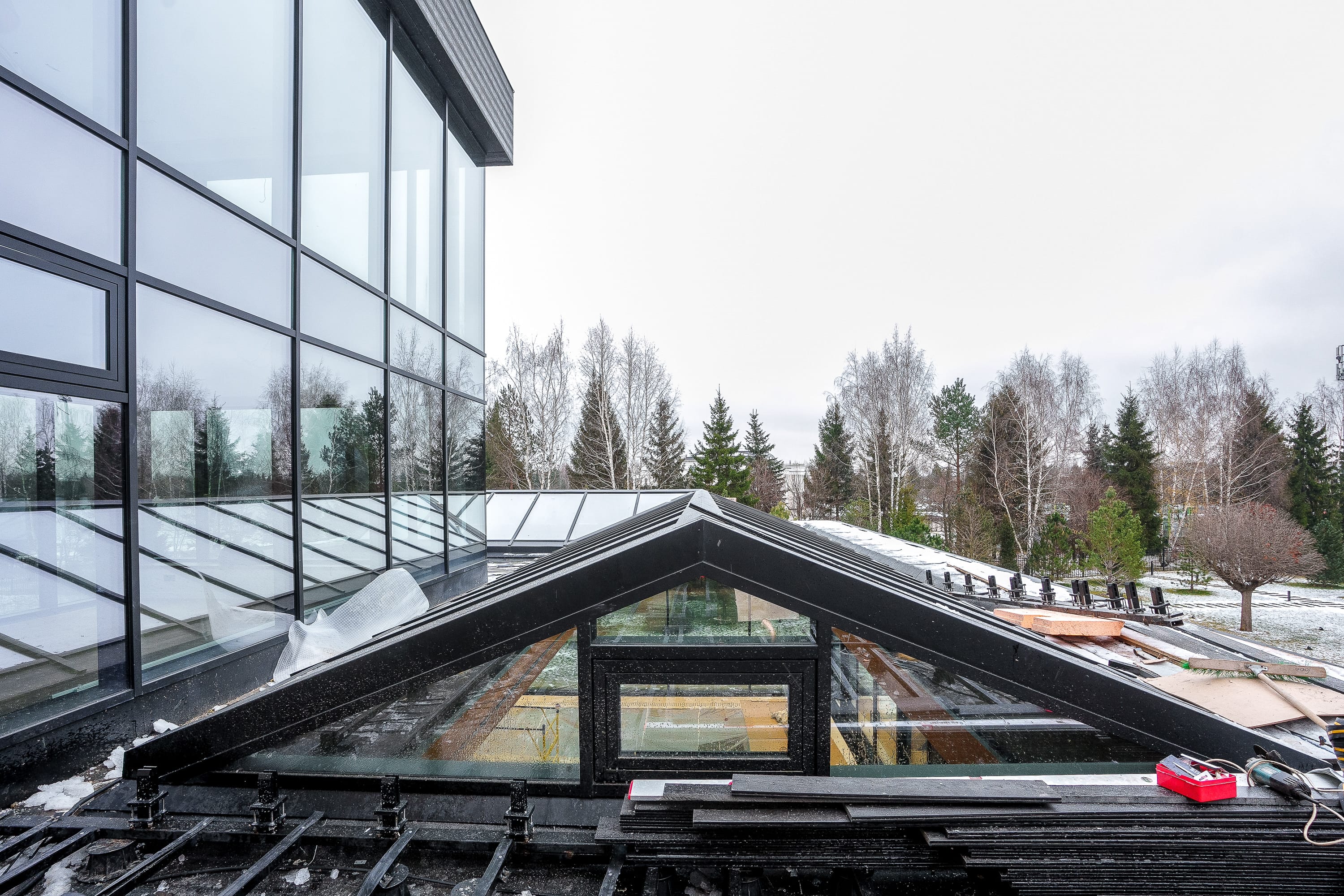

Не потечёт ли стеклянная кровля?
Кровельные стеклопакеты установлены в стоечно-ригельную систему с дренажными каналами: влага, попавшая в фальцы, отводится наружу конструктивно, а не герметиком. Внутреннее стекло — триплекс, наружное — закалённое.
